Receiver/Verstärker - Plattenspieler

(Zurück zur Auswahl der Komponenten-Verbindungen!)



bitte beachten Sie:

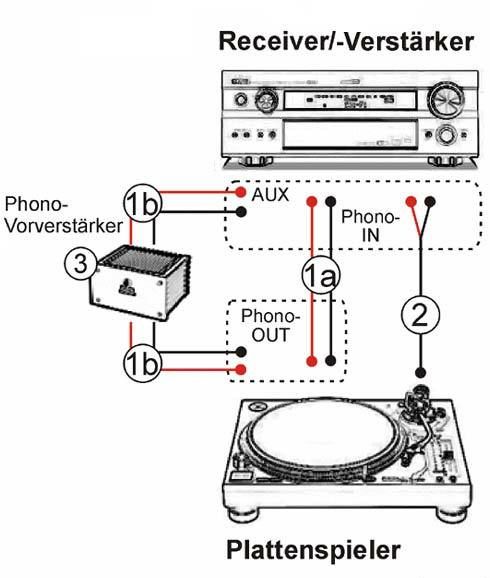

Die unter (1a) dargestellte Phono-Verbindung zeigt die direkte Verbindung von Plattenspieler und Verstärker (Receiver). Voraussetzung dafür ist, dass entweder Verstärker (Receiver) oder/und Plattenspieler einen integrierten Phono-Vorverstärker besitzen.

Entsprechend sehen Sie unter (1b) die Phono-Verbindung, die über einen externen Phono-Vorverstärker geschleift wird. In diesem Fall besitzen also weder Verstärker (Receiver) noch Plattenspieler einen integrierten
Phono-Vorverstärker.

Manche Plattenspieler ermöglichen die direkte Verbindung vom Verstärker (Receiver) zum Tonarm des Plattenspielers. Dafür benötigen Sie dann ein spezielles Phono-Tonarmkabel.

bitte beachten Sie, dass Sie für die Verbindung von Verstärker (Receiver) und Plattenspieler nur eine der oben genannten Varianten benötigen - je nach den Anschlussmöglichkeiten Ihrer Komponenten.



(1a, b) = Phono-Kabel
(2) = Phono-Tonarmkabel
(3) = Phono-Vorverstärker
