T+A K8 SW-SI

Im Jahr 1996 startet T+A die Erfolgsgeschichte der K-Serie und brachte den ersten CD-Receiver auf den Markt. Damals wie heute ist es T+A enorm wichtig, komplexe High-End-Lösungen, ausgezeichneter Klang, perfektes Bild, einfache Bedienung, hochwertigste Materialien sowie zeitloses, elegantes Design in einem kompakten Gehäuse zu integrieren. Der K8 ist das neueste Produkt der K-Serie und sicherlich das komplexeste Gerät, das T+A bisher entwickelt und produziert hat.

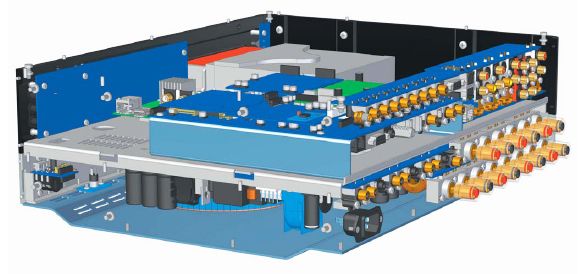

Elektronik sowie Mechanik des K8 sind erstklassig! Das Foto stellt die Komplexität des K8 als 3D-Konstruktionszeichnung in beeindruckender Weise dar. Nur mit modernsten Mitteln ist die Entwicklung solch aufwändiger Gehäuse überhaupt möglich.

Mit dem K8 Blu-ray HD-Receiver entscheiden Sie sich für ein All-In-One-HiFi-Gerät der Spitzenklasse, das den neuesten Entwicklungen im Bereich hochaufgelöster HD-Surroundton- und HDVideoformate Rechnung trägt, ohne die Wünsche des audiophilen Musikliebhabers zu vernachlässigen. Der K8 Verstärker verfügt über insgesamt sieben Endstufen mit jeweils mehr als 150 Watt Dauerleistung und ein besonders intelligentes Steuerungskonzept, so dass er je nach Betriebsart bis zu drei Nebenräume mit separater Lautstärkeregelung in Stereo beschallen kann.

Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien tragen dazu bei, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird. Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen.

Aufgrund der massiven Metallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Störquellen ausgeschlossen. Dadurch wird sichergestellt, dass die von den Geräten ausgehende elektromagnetische Strahlung (Elektrosmog) gut abgeschirmt und auf ein absolutes Minimum reduziert wird. Sämtliche Baugruppen und Netzteile sind auf äußerst hohe Wirkungsgrade ausgelegt und erfüllen schon heute die zukünftigen sehr strengen Auflagen der europäischen EUP Richtlinie zur Energieeffizienz und zur Vermeidung von klimaschädlichen Treibhausgasen.

Die Technik des T+A K8 Blu-ray HD-Receivers

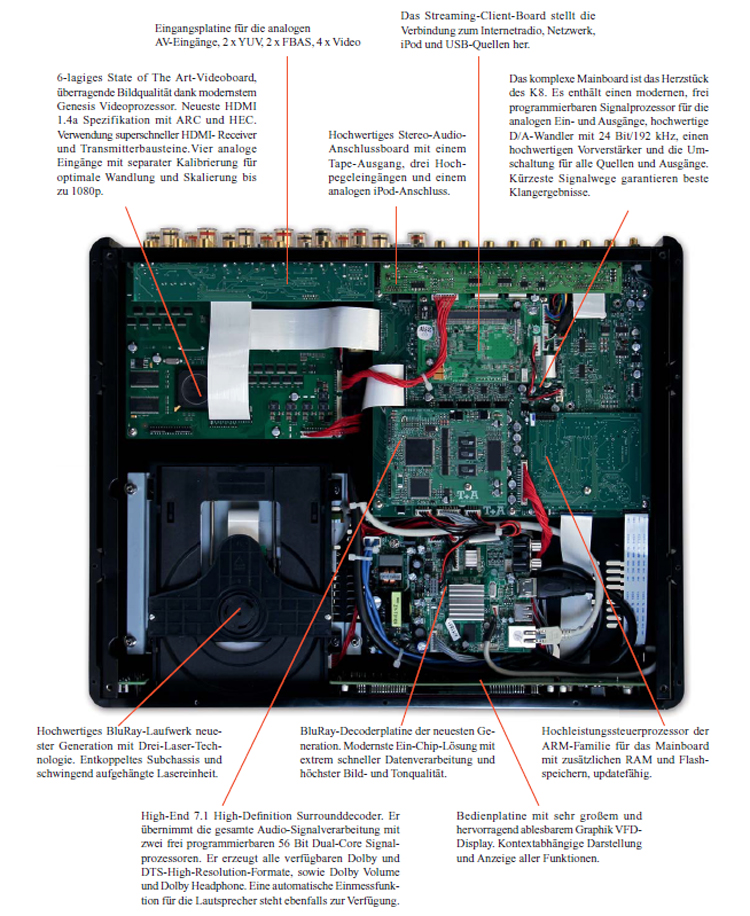

Hier ein Einblick in die beeindruckende Ausstattungvielfalt des K8: Im oberen Gehäuseteil sind alle Platinen der Audio- und Videosignalverarbeitung untergebracht. Der stählerne Mittelboden schirmt diese empfindlichen Baugruppen sehr wirkungsvoll vom Netzteil ab! In dem Blu-ray HD-Receiver kommt ein superschneller HDMI- Receiver und Transmitterbausteine zum Einsatz. Desweiteren gibt es vier analoge Eingänge mit separater Kalibrierung für optimale Wandlung und Skalierung bis zu 1080p, ein hochwertiges Stereo-Audio-Anschlussboard mit einem Tape-Ausgang, drei Hochpegeleingängen und einem analogen iPod-Anschluss. Der K8 besitzt eine Eingangsplatine für die analogen AV-Eingänge, 2 x YUV, 2 x FBAS und 4 x Video. Das Streaming-Client-Board stellt die Verbindung zum Internetradio, Netzwerk, iPod und USB-Quellen her.

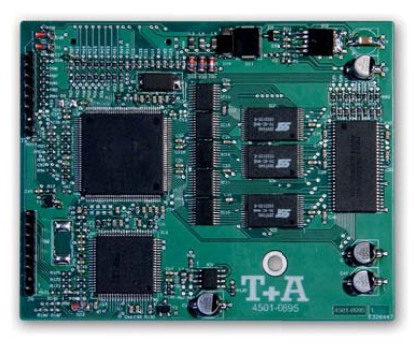

Das komplexe Mainboard ist das Herzstück des K8. Es enthält einen modernen, frei programmierbaren Signalprozessor für die analogen Ein- und Ausgänge, hochwertige D/A-Wandler mit 24 Bit/192 kHz, einen hochwertigen Vorverstärker und die Umschaltung für alle Quellen und Ausgänge. Kürzeste Signalwege garantieren beste Klangergebnisse. Hochwertiges BluRay-Laufwerk mit Drei-Laser-Technologie. Entkoppeltes Subchassis und schwingend aufgehängte Lasereinheit. Ein High-End 7.1 High-Definition Surrounddecoder mit zwei Dual-Core 56 Bit DSP´s übernimmt die gesamte Audio-Signalverarbeitung mit zwei frei programmierbaren 56 Bit Dual-Core Signalprozessoren. Er ist der neueste und modernste seiner Art und erzeugt alle verfügbaren Dolby und DTS-High-Resolution-Formate, sowie Dolby Volume und Dolby Headphone. Eine automatische Einmessfunktion für die Lautsprecher steht ebenfalls zur Verfügung. Die verbaute BluRay-Decoderplatine zählt zur neuesten Generation, die moderne Ein-Chip-Lösung sorgt hierbei für extrem schnelle Datenverarbeitung sowie höchste Bild- und Tonqualität. Die Bedienplatine unterstützt den sehr großen und hervorragend ablesbaren Graphik VFD-Display. Kontextabhängige Darstellung und Anzeige aller Funktionen ist hierbei gegeben. Der Hochleistungssteuerprozessor der ARM-Familie für das Mainboard ist mit zusätzlichen RAM und Flashspeichern ausgestattet (updatefähig).

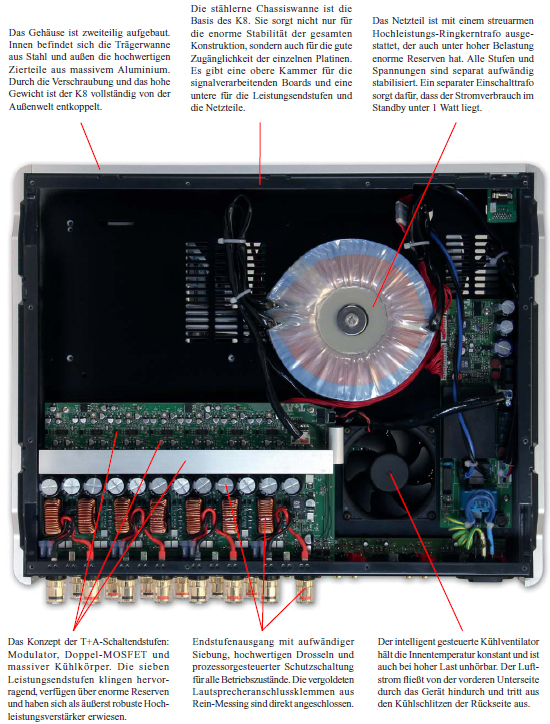

Im unteren Gehäuseteil befindet sich das Hochleistungsnetzteil mit Ringkerntrafo, Spannungsversorgungen, Stabilisierungen und den Leistungsendstufen.

Ausgewählte Bilder

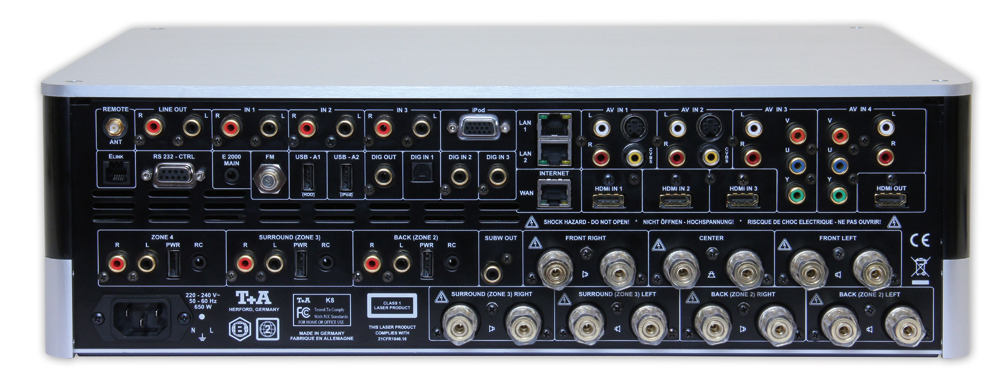

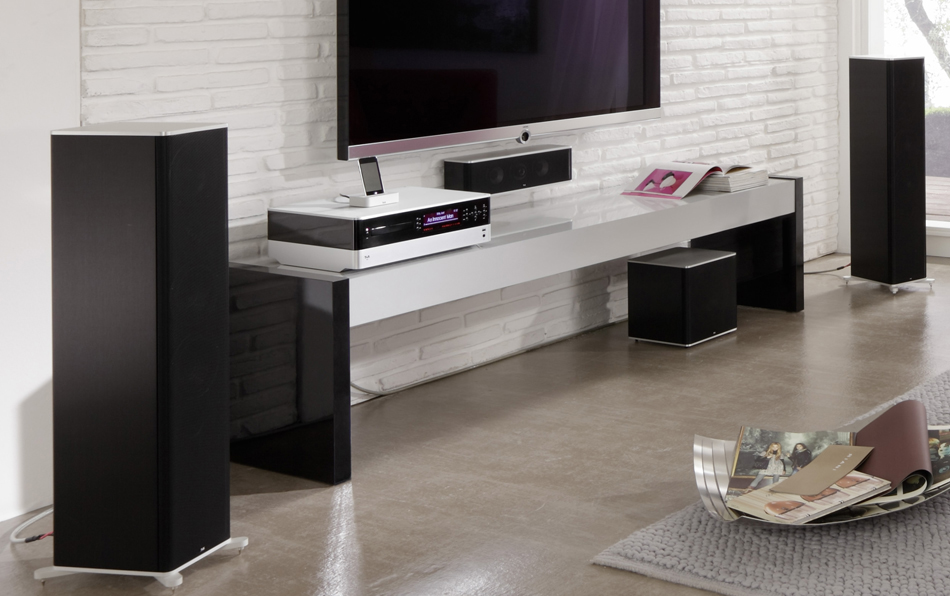

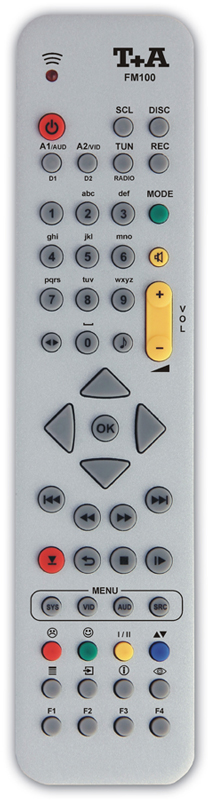

Für vergrößerte Abbildungen klicken Sie bitte auf die Bilder oder auf Fernbedienung FM100, auf Aufstellungsbeispiel oder auf Rückseite des T+A K8 Blu-ray HD-Receiver.

Technische Daten

BluRay Player

Laufwerk: 3-Laser BluRay Linearlaufwerk auf vibrationsdämpfendem Subchassis

Abspielbare Medien:

Video: BluRay Disc, DVD, VCD, SVCD

Foto: JPEG, Picture Disc

Audio: CDDA (Audio CD), MP3 CD, CD R, CD/RW, Hybrid SACD CD Layer

Container + sonstige Formate: MKV, MPG, AVI, VOB, MP4, WMV

Sonstige Features:  BD-Live (mit externem USB Speicherstick), Filmmode 1080p/24 Hz, Erweiterter Farbraum (xvYCC)

Streaming Client

Formate: MP3, WAV, FLAC, AAC, OGG-Vorbis, WMA (WMDRM 10)

Bitraten (alle Formate): 8 ? 48 kSps/16Bit, variable Bitrate (VBR)

Zusätzliche Bitraten: WAV, FLAC (96 kSps / 24Bit)

Medienserver, Netzwerkspeicher (PC, NAS): UPnP AV + DLNA-kompatible Streamingserver

Internet Radio: Internetradio mit vTuner Internet Radio Service

Schnittstellen:

LAN: Ethernet 10/100 Mbit.

USB: 1x USB 2.0 für Speicherstick oder Festplatte (HDD) / 1x USB 2.0 für iPod oder 2. Speicherstick / HDD

Sonstige: Features Favoritenlisten, Stationsspeicher für Internet Radiosender, Digitale iPod-Audiowiedergabe, Ladefunktion für iPod

iPod-AV-Schnittstelle

Wiedergabe von Audio- und Videodateien vom iPod inkl. Steuerung und Fernbedienung des iPod

FM-Tuner

Empfangsbereich: 87,5 – 108 MHz

Empfindlichkeit: 2 ?V

Übersteuerungsfestigkeit: > 125 dB?V

Stereoübersprechdämpfung: > 40 dB

RDS-Funktion: Stationsname, Programmtyp, Radiotext, Uhrzeit

Sonstige Features: Senderlisten, Stationsspeicher (Presets)

Videoprozessor

HDMI Eingänge: 3 x HDMI 1.4

Eigenschaften: HDMI Ethernet Channel (HEC)

Analoge A/V Eingänge 2 x YUV, 2x Video Composite (FBAS) oder S-Video

HDMI Ausgang HDMI 1.4

Eigenschaften: Audio-Rückkanal (ARC), HDMI Ethernet Channel (HEC), Steuerinterface (CEC)

Funktionen

A/D Wandlung: Wandlung analoger AV Signale auf HDMI

Scaling: alle digitalen (HDMI) oder analogen AV-Eingangssignale auf 576, 720, 1080 interlaced oder progressive Ausgangsformat

Bildanpassung: Farbe, Kontrast, Schärfe, Seitenverhältnis, Overscan, Zoom

Sonstige Features: Scaler-Bypass, 3D Pass-Through (3D Ready), Automode (automatische Bildformatanpassung an Monitor)

Surrounddecoder

Typ: 7.1 HighDefi nition (HD) Surrounddecoder mit 2 frei programmierbaren 56 Bit Dual-Core Signalprozessoren (DC DSP)

Formate: Stereo, DOLBY ProLogic IIx, DOLBY Digital (AC3), DOLBY EX, DOLBY, Digital Plus, DOLBY TrueHD, dts, dts-96/24, NEO:6, dts-ES, dts-ES discrete, dts-HighResolution, dts-HD Master Audio

Lautsprecherkonfigurationen: 2.0, 2.1, 3.0, 3.1, 4.0, 4.1, 5.0, 5.1, 7.0, 7.1

Zusätzliche Features: DOLBY Volume, DOLBY Headphone. Downmixfunktion für Line-Out und Stereo-Nebenraumbeschallung, Automatische Einmessfunktion für Lautsprecher

Vorverstärker / D/A-Wandler

Audio Eingänge analog:

3 x Stereo Line Eingänge 2 V / 20 kΩ

4 x Stereo Eingänge 2 V / 20 kΩ, (als Teil der analogen AV-Eingänge)

Audioeingänge digital

2x SP/DIF coax: Stereo bis 192 kSps / 24Bit (IEC 958 ), DOLBY + dts Surroundformate (IEC 1937)

1x SP/DIF optisch: Stereo bis 96 kSps / 24 Bit (IEC 958), DOLBY + dts Surroundformate (IEC 1937)

Audioausgänge analog

Festpegel: 1x Subwoofer, 2 V, 100 Ohm

Variabel: 1x Stereo Line Out, 2 V, 200 Ohm (z.B. für Tape Recorder)

Geregelt:

• 1x Stereo Out, z.B. für Nebenraumbeschallung
• 1x Stereo-Out für aktive Surround LS oder Nebenraum
• 1x Stereo-Out für aktive Rear LS oder Nebenraum

Zusätzliche Features: 3 Audioausgänge mit 5 V Spannungsversorgung z.B. für Audio-Funkübertragungsmodule, Aktivboxen-Ferneinschaltung etc.

Audioausgänge: digital 1x SP/DIF coax

D/A Wandler: Hochwertige 24 Bit / 192 kSps BurrBrown D/A Wandler für alle 7.1 Kanäle, Doppelwandler-Differential DAC für die Frontkanäle L/R

Lautstärkeregelung: Verlustfreie, hochgenaue analoge Lautstärkeregelung mit professionellen Lautstärkestellern aus der Studiotechnik

Frequenzgang:

2 Hz - 60 kHz (1)

2 Hz - 44 kHz (2)

2 Hz - 22 kHz (3)

Klirrfaktor / Intermodulation: < 0.002 % / <0.004% (1), (2) / (3)

Geräuschspannungsabstand: 110 dB (1), (2), (3)

Effektive Systemdynamik 110 dB / 98 dB (1), (2) / (3)

Kanaltrennung 100 dB (1), (2), (3)

(1) SP/DIF 192/24 Digital_In oder HD-BluRay

(2) SP/DIF 96/24 Digital_In oder 96/24 HD Streaming

(3) SP/DIF 48/16 Digital_In oder 48/16 Streaming
... jeweils gemessen an den Stereo-Vorverstärkerausgängen

Kopfhörerausgang

für dynamische Kopfhörer > 30 Ω, mit automatischer Lautsprecher-Stummschaltung und DOLBY-Headphone

Endstufen,7 Hochleistungs-Schaltendstufen (T+A Linear-PWM Prinzip)

Nennleistung pro Kanal (Stereo): 8 Ω / 4 Ω 95 W / 150 W

Impulsleistung: 8 Ω / 4 Ω 130 W / 230 W

Klirrfaktor: < 0,005 %

Intermodulation: < 0,005 %

Frequenzgang: 1 Hz – 60 kHz

Sonstige Ausstattung

Wecktimer, iPOD Ladefunktion, Ethernet-Switch: Verteilung einer Ethernet Uplinkverbindung auf BluRay Player, Streaming Client, TV-Monitor und bis zu 3 Quellgeräte (via HEC), bis zu 2 weitere externe Geräte via LAN-Kabel (z.B. Spielekonsole)

weitere Modellvarianten

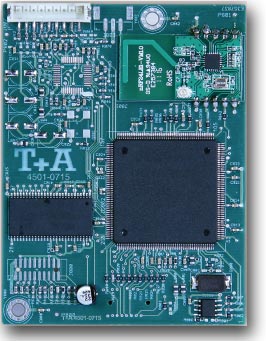

T+A K8 inkl. GW E Funkempfänger für den Einsatz mit der Funkfernbedienung T+A FD 100

Allgemeines

Netzanschluss: EU-Version: 220-230 V / 50-60 Hz, US-Version: 110-117 V / 50-60 Hz

Leistungsaufnahme: Max. 650 W

Eco-Standby < 0,4 W (verfügbar: IR-Fernbedienung, Wecktimer, CEC WakeUp)

Komfort-Standby < 3,5 W (zusätzlich: verfügbar Ethernet Router, iPOD Ladung)

Abmessungen: (H x B x T) 14,5 x 44 x 37,5 cm

Gewicht: 17,5 kg

Ausführung: Aluminium Silber, Aluminium schwarz glänzend
