HDMI 2.1 - Was Sie über den neuen HDMI-Standard wissen müssen

Autoren: Carsten Rampacher, Philipp Kind, Detlev Schnick

Zuletzt bearbeitet: 22.02.2018

Die finale Spezifikation der HDMI-Norm 2.1 wurde nach einigen Verzögerungen im November 2017 endlich veröffentlicht. Wurden erste Geräte bereits ab dem zweiten Quartal des Jahres erwartet, verschiebt sich die Integration des aktuellsten und modernsten HDMI-Standards noch immer.

Auf der CES 2018 wurde von den renommierten Herstellern kaum darüber gesprochen. Der Grund: Es mangelt an den Spezifikationen für notwendige Kompatibilitätstests, um eine absolut fehlerfreie Zusammenarbeit mit Geräten, die noch nicht über die aktuellste HDMI-Norm verfügen, zu gewährleisten.

Erst dann können Hersteller die Entwicklung der Chips vollständig abschließen und in neue Geräte integrieren.

Panasonic-Fernseher mit HDMI 2.1 Anschlüssen

Panasonic zeigt die Übertragung dynamischer Metadaten via HDR10+ und HDMI 2.0

Was muss ich jetzt beim Fernseher-Kauf beachten?

Eine wirkliche Durchdringung des Marktes mit Geräten, die über eine HDMI 2.1-kompatible Schnittstelle verfügen, ist also voraussichtlich erst 2019 zu erwarten.

Das bedeutet allerdings nicht, dass man auf alle Features bis nächstes Jahr warten muss und sich jetzt bloß keinen neuen TV anschaffen sollte, da dieser nach wenigen Monaten veraltet sein wird. Denn einige der neuen Features können auch mit HDMI 2.0 bereits realisiert werden.

Die Übertragung dynamischer Meta-Daten beispielsweise ist in Verbindung mit Dolby Vision bereits möglich. Panasonic und Samsung haben erst kürzlich Geräte mit HDR10+ vorgestellt, auch hier werden dynamische Meta-Daten via HDMI 2.0 realisiert.

Features wie eARC, die Signalisierung für objektbasierte Audioformate wie Dolby Atmos und dts:X inklusive automatischer Erkennung sind mit der beschränkten Bandbreite von 18 Gb/s ebenfalls bei einigen Geräten mit HDMI 2.0-Schnittstelle möglich.

Dennoch bleibt die Implementierung der HDMI 2.2-Norm natürlich interessant. Gerade für extrem hohe Auflösungen wie 8K (7.680 x 4.320 Pixel) und höher (10K) sowie die Übertragung von hohen und variablen Bildwiederholraten ist ein Update schlichtweg notwendig, da hierfür die maximal mögliche Bandbreite von HDMI 2.0 schlichtweg nicht ausreicht.

HDMI Anschlüsse auf der Rückseite eines 2018er-Blu-ray-Recorders

Auch 2018 wird der Großteil der Geräte mit HDMI 2.0 ausgestattet sein

Die neuen Leistungsmerkmale von HDMI 2.1 im Überblick:

Unterstützung von 8k (7.680 x 4.320 Pixel) und sogar 10k (10.328 x 7.760 Pixel) mit 60 Hz und 4K mit 120 Hz (HFR, High Frame Rate)
Geeignet für VR (Virtual Reality)
Bei 10k würden die Video-Daten nicht im ursprünglichen Zustand, sondern komprimiert übertragen (Display Stream Compression 1.2)
Dynamisches HDR mit Metadaten (Frame-by-Frame-Basis). Bislang wurde eine HDR-Einstellung (bei HDR10) für den gesamten Film festgelegt
Unterstützung aller HDR-Formate inklusive Dolby Vision sowie Samsung Tone Mastering
Unterstützung von HDR mit bis zu 12 Bit Farbtiefe
Verbesserte Bildwiederholraten liefern weiche und zugleich übergangslose Bewegungsabläufe und Bildübergänge für Videos, Filme und Spiele. Sie werden von folgenden Features ermöglicht:
- Variable Refresh Rate (VRR) mit variablen Bildwiederholraten für bessere 3D-Grafiken beim Betrieb zusammen mit Spielekonsolen und PCs.
- Quick Media Switching (QMS) speziell für Filme und Videos verhindert Verzögerungen in der Darstellung, die sich üblicherweise in einem leeren Bildschirm zu Beginn der Übertragung auswirken.
- Quick Frame Transport (QFT) vermindern Latenz-Zeiten und sorgen so für mehr Laufruhe bei Spielen und und inteaktives Virtual Reality in Echtzeit.
eARC: Signalisierung für objektbasierte Audioformate (Dolby Atmos, dts:X) mit Auto-Erkennung
Auto Low Latency Mode (ALLM) erlaubt das automatische Einstellen der idealen Latenz-Zeit die wiederrum eine weiche, übergangslose und unterbrechungsfreie Bilddarstellung ermöglicht.

Die HDMI-Versionen im Vergleich

	HDMI 1.4b	HDMI 2.0b	HDMI 2.1
Einführung	2011	2016	2017
Max. Datenrate	8,16 Gb/s	14,4 Gb/s	38,4 Gb/s
Auflösung	4096×2160p / 24 Hz 3840×2160p / 30 Hz 2560×1600p / 60 Hz	3840×2160p / 60 Hz 1920×1080p / 48 Hz (3D)	7680×4320p / 60 Hz 3840×2160p /120 Hz (3D)
Neue Audio- Formate	High Bitrate Audio (HBR), Abtastrate 384/768 kHz, 1-Bit-Audio	32-Kanal-Audio, Abtastrate 1536 kHz
Neue Farb- formate	Farbunterabtastung YCbCr 4:2:2	Farbraum ITU-R BT.2020	RGB mit je 14 Bit, Farbunterabtastung YCbCr 4:2:0, Video-Kompression DSC 1.2
14 Bit / 16 Bit Farbtiefe	Nein	Nein	Ja
4K 3D 50/60p	Nein	Nein	Ja
32-Kanal-Audio- Unterstützung	Nein	Ja	Ja
HDR (High Dynamic Range)	Nein	Ja	Dynamic HDR

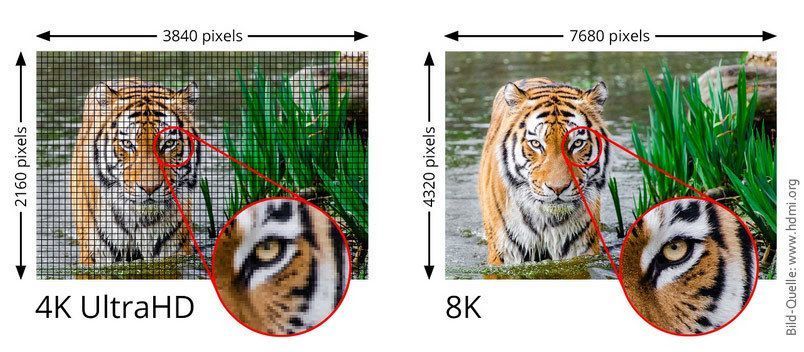

Vergleich 4K- und 8K-Auflösung

4k-und-8k-aufloesung-im-vergleich

4K-Ultra-HD-Auflösung und 8k-Auflösung im Vergleich

Muss ich für HDMI 2.1 neue Kabel kaufen?

Wer HDMI 2.1 in maximaler Ausprägung verwenden möchte, sollte auf den Kauf neuer Kabel vorbereitet sein. Bedingt durch die enorm gewachsene maximale Bandbreite von 48 Gbit/s reichen die bislang verwendeten Kabel nicht mehr aus.

Wer allerdings nicht mit der maximal möglichen Bandbreite arbeitet, wird keine neuen Kabel benötigen. Entsprechend für HDMI 2.1 geeignete Kabel sollen als "48G" bezeichnet werden. Des Weiteren ist HDMI 2.1 abwärtskompatibel zu früheren HDMI-Versionen.

Unterschiedliche Steckertypen wird es mit dem neuen Verbindungsstandard aber nicht geben. Nicht völlige Einigkeit herrscht darüber ob die neuen HDMI 2.1 Funktionen in bereits vorhandenen Devices per Firmware-Update "nachgerüstet" werden können.

Aufgrund der stark gewachsenen Anforderungen auch an die Hardware, ist davon nicht auszugehen. Moderne UHD TVs, seien es OLED- oder LCD-Geräte, die mit HDMI 2.0 Chips bestückt sind, werden also voraussichtlich nicht per Software auf HDMI 2.1 aktualisiert werden können.

Da, wie bereits erwähnt, einige Features auch mit HDMI 2.0 funktionieren, ist das auch kein riesiges Problem. Denn für die hohen Auflösungen und Bildwiederholraten ist ohnehin eine größere Bandbreite von 48 Gbit notwendig, die von der Hardware unterstützt werden muss

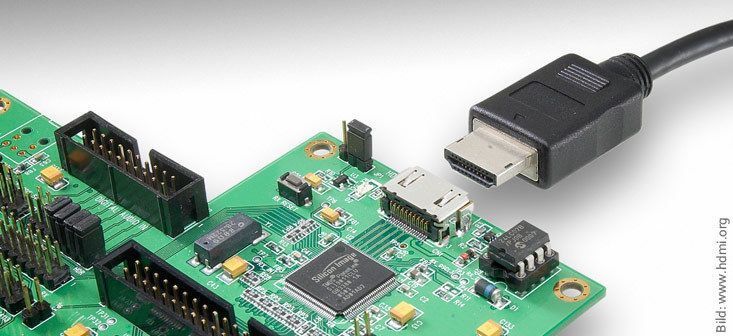

HDMI Stecker

Der Stecker bleibt identisch, HDMI 2.1-Kabel müssen aber eine höhere Bandbreite gewährleisten.

Wann wird HDMI 2.1 interessant?

Dass HDMI 2.1 vielleicht noch nicht sofort, aber doch in naher Zukunft eine Daseinsbereichtigung hat, steht außer Frage.

Mit dynamischen Metadaten für HDR und eARC können vereinzelt bereits jetzt und vermehrt in naher Zukunft sinnvolle Funktionen der HDMI 2.1-Spezifikation bei Fernsehern, Set-Top-Boxen und Ultra HD Blu-ray Playern genutzt werden.

Zudem rücken auch die hohen Auflösungen von 8K immer näher. Bislang bleibt es allerdings bei Prototypen, die die Hersteller auf größeren Messen rund um den Globus präsentieren.

Dennoch ist 8K keine ferne Zukunftsvision mehr, sondern wird über kurz oder lang seinen Weg in den Markt finden

Die Olympischen Sommerspiele in Tokio 2020 werden vom japanischen Fernsehen, so wie es bislang angekündigt wurde, in 8K ausgestrahlt, und passend dazu wird es voraussichtlich 2020 dann auch die ersten TV-Modelle mit 8K Auflösung geben – schneller als gedacht hat HDMI 2.1 dann einen hohen Stellenwert.

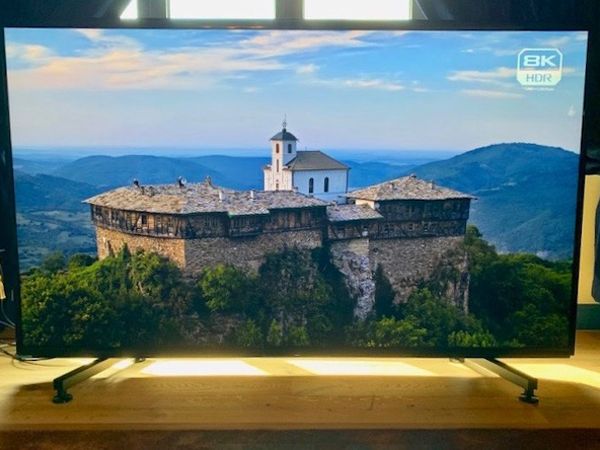

Vereinzelt gibt es sogar schon 8K TVs, Sharps LV-70X500E soll ab März 2018 den noch relativ kleinen Markt erobern. Auf das Gerät in 70 Zoll sollen weitere Modelle in 65 und 60 Zoll folgen, danach dann sogar 75 und 80 Zoll.

Quellmaterial ist natürlich noch sehr selten, dennoch wird auch hier die Verbreitung stärker. Dieses datenintensive Material muss dann via HDMI zum Gerät, die 18 Gbit von HDMI 2.0 reichen dann definitiv nicht mehr aus, da muss HDMI 2.1 „ran“.

Daher - festzuhalten ist: Für eine massenkompatible 8K Wiedergabe, die Chancen auf Marktakzeptanz hat, wird HDMI 2.1 definitiv benötigt.

HDMI 2.1 würde theoretisch sogar 10K – also noch einen Step weiter – unterstützen können. Wer die Bandbreiten miteinander vergleicht, erkennt, wie weit HDMI 2.0 von HDMI 2.1 entfernt ist: Während bei HDMI 2.0 maximal 18 Gbps möglich sind, gehen mit HDMI 2.1 bis zu 48 (!) Gbps.

FAQ

Dynamic HDR

Ist für HDR ein neues Ultra High Speed HDMI-Kabel zwingend erforderlich?
Nein, aber ein neues HDMI-Kabel ist erforderlich, um die Darstellung von Videoquellen in 4K120 (3840×2160p /120 Hz) und 8K60 (7680×4320p / 60 Hz) in HDR-Qualität zu ermöglichen, bedingt durch die höhere Bandbreite, die durch diese extremen Auflösungen und Bildwiederholraten.

Welche HDR-Formate werden von HDMI 2.1 unterstützt?
Der neue Standard unterstützt sowohl verschiedene statische HDR-Auflösungen, als auch Dynamic HDR.

Kann Dynamic HDR über ein ein firmware-Update zugänglich gemacht werden?
Es steht den Herstellern frei, ein Firmware-Update für Dynamic HDR anzubieten. Es empfiehlt sich, sich diesbezüglich bei dem jeweiligen Hersteller zu erkundigen.

eARC

Funktioniert eARC mit einem beliebigen HDMI-Kabel?
eARC funktioniert nur mit HDMI High Speed Kabeln mit Ethernet und dem neuen Ultra High Speed HDMI Kabel.

Wird ein Firmware-Update für eARC verfügbar sein?
Voraussichtlich nein. Aber eine Rückfrage beim Hersteller lohnt sich allemal.

Welche Audio-Formate werden unterstützt?
Alle aktuellen High-Bitrate-Audio-Formate werden unterstützt, z.B.: DTS Master, DTS:X, Dolby TrueHD, Dolby Atmos.

Werden die bisherigen ARC-fähigen Geräte mit eARC funktionieren?
Möglicherweise ja. Herstellern steht es frei, Geräte zu produzieren, die sowohl mit ARC, als auch mit eARC kompatibel sind. Jedoch ist eARC gemäß den Spezifikationen nicht abwärtskompatibel zu ARC.

Verbesserten Bildwiederholrate

Dient die Verbesserung der Bildwiederholraten primär den Spielekonsolen?
Bestimmte Aspekte betreffen tatsächlich den Betrieb von Spielekonsolen, aber es ist abhängig davon, wie die Hersteller die Features umsetzen. Zum besseren Spielen beispielsweise dient speziell das Feature Variable Refresh Rate (VRR), das die Quelle und den Bildschirminhalt mit ständig wechselnden Bildwiederholraten synczhronisiert. Ein anderers Feature ist Quick Frame Transport (QFT), das es ermöglicht Bildinhalte schneller von der Quelle an den Bildschirm zu übertragen und das so weichere Bildübergänge und ruckelfreie Bewegungsdarstellung ohne die notorischen Nachzieheffekte ermöglicht.

Wie wirken sich die Verbesserungen auf die Video- und Filmdarstellung aus?
Wenn man zwischen verschiedenen Quellen mit unterschiedlichem Inhalt umschaltet, machen sich manchmal leere Bildschirme störend bemerkbar, während sich die Systeme auf die unterschiedlichen Auflösungen und Bildwiederholraten einstellen. Dem steuert Quick Media Switching (QMS) entgegen. QMS ermöglich sehr schnelle Schaltvorgänge mit einem hohen Automatisierungsgrad. Im Ergebnis nimmt der Nutzer die Schaltvorgänge kaum wahr und kann weitgehend störungsfrei die Film- oder Video-Darbietungen genießen.

Wird es Geräte geben, die über eine Kombination dieser Features verfügen?
Ja, aber dies hängt ebenfalls von der Implementierung des jeweiligen Herstellers ab. Daher empfehlen wir, die diesbezüglichen Informationen der Hersteller eingehend zu prüfen.

Sind diese Leistungsmerkmale abwärtskompatibel oder muss in allen Komponenten der Kette HDMI 2.1 imoplemniert sein?
Alle Geräte in der Kette müssen über HDMI 2.1 verfügen und müssen auch alle den selben Implemnierungs-Umfang bezüglich der einzelnen Features aufweisen. Dies trifft sowohl auf das Quell-Gerät, als auch auf das Wiedergabe-Gerät zu.

Neue Ultra High Speed HDMI Kabel

Was ist unter einem "Ultra High Speed HDMI Kabel" zu verstehen?
Bei dem Ultra High Speed HDMI Kanel handel es sich erstmalig um ein Kabel, dessen technische Daten vom HDMI Forum definiert wurden. Ultra High Speed HDMI Kabel entsprechen den strengen Spezifikationen, die entwickelt wurden, um die fehlerrfreie Unterstützung speziell für hochauflösende Video-Modes wie 4Kp50/60/100/120 und 8Kp50/60 unter Nutzung von neuen Features wie eARC and VRR sicherzustellen. Dabei übertreffen Ultra High Speed HDMI Kabel die Anforderungen der neuesten internationalen EMI-Standardisierungen. Im Ergebnis reduzieren sie ganz erheblich die Gefahr von Störinterferenzen mit kabellosen Übertragungsformaten wie z.B. Wi-Fi.

Handelt es sich bei dem Ultra High Speed HDMI Kabel um ein "Kategorie 3 Kabel"?
Ja.

Ist dieses Kabel erforderlich, um Features der HDMI 2.1 Spezification auszuspielen?
das Kabel stellt die beste Möglichkeit dar, um mit der hohen Bandbreite zurechttzukommen, die die neuen Features erfordern. Dies umfasst sowohl die verbesserte Video- und Audio-Wiedergabe als auch die Entsprechung der neuen EMI-Anforderungen.

Welches Kabel benötige ich, um das neue eARC-Feature nutzen zu können?
Ultra High Speed HDMI Kabel wurden entwickelt, um das neue eARC-Feature in Verbindung mit der höchsten Video-Auflösung zu nutzen. Auch ein herkömmlöiches Ethernet-fähiges Standard-HDMI-Kabel und ein Ethernet-fähiges High Speed HDMI Kabel werden eARC unterstützen.

Wann werde ich Ultra High Speed HDMI Kabel kaufen können?
Die Planung der Markteinführung von Ultra High Speed HDMI Kabeln unterliegt den jeweiligen Kabelherstellern. Die Industrie wird diese Kabel ausliefern können, sobald die HDMI 2.1 Compliance Test Specification (CTS) vorliegen und ihre Kabel den Test erfolgreich bestanden haben. Das HDMI Forum arbeitet mit hochdruck an der Entwicklung dieser Testverfahren und die Fertigstellung ist für das erste Halbjahr 2018 geplant.

Werden die derzeit im Markt befindlichen HDMI High Speed Kabel auch die HDMI 2.1 Features liefern?
Derzeit verfügbare HDMI High Speed Kabel können, soweit sie Ethernet-fähig sind, bestenfalls einen Teil der neuen Features abdecken. Die neuen Ultra High Speed HDMI Kabel stellen die beste Möglixchkeit dar, um in den Genuß aller neuen Features zu kommen.

Welche Stecker wiesen die neuen Ultra High Speed HDMI Kabel auf?
Die Kabel sind kompatibel mit den steckern vom Typ A, C and D, also aller bisherigen Steckertypen.

Verfügen die Ultra High Speed HDMI Kabel über einen Ethernet-Kanal?
Ja, sie unterstützen den HDMI-Ethernet-Kanal.

Können die Ultra High Speed HDMI Kabel zur Verbindung von bestehenden (nicht HDMI 2.1) Komponenten verwendet werden?
Ja, das Kabel ist voll abwärtskompatibel und kann auch für alle bestehenden HDMI-Verbindungen genutzt werden.

Wie groß ist die maximal zulässige Länge des Kabels?
In den Spezifikationen sind keine Angaben zu Länge enthalten. Die maximale Kabellänge hängt vom jeweiligen Hersteller ab. Wir schätzen, dass die maxinmale Länge für passive (also unverstärkte) Kabel nicht mehr als 2 bis 3 Meter betragen wird.

Werden aktive Kabel von der Spezifikation abgedeckt?
Die Spezifikationen erlauben sowohl passive, als auch aktive Kabel und auch Konverter-Kabel-Konfigurationen der Kategorie 3.

Werden diese Kabel an einem neuen Logo auf ihrer Verpackung erkennbar sein?
Ja, genau wie auch im Markt befindliche HDMI-Kabel wird es ein offizielles Kabel-Logo geben, mit klar definierten Farben sowohl für die Verpackung als auch für den Aufdruck auf dem Kabel selbst. Diesbezügliche Informationen werden in Kürze über die Website www.hdmi.org veröffentlicht.

Fazit

Aktuell ist man gut gerüstet, wenn man über eine moderne AV-Kette mit Ultra HD HDR-TV, Ultra HD Blu-ray-Player und AV-Receiver mit dts:X/Dolby Atmos-Decoder und HDMI 2.0 Terminals mit HDCP 2.2 verfügt.

Dieser Satz gilt auch in 2018 noch ausnahmslos. Keinesfalls ist es notwendig, schnellstmöglich ein Upgrade durchzuführen, zumal aktuell kaum Geräte mit HDMI 2.1 verfügbar sind.

Welche TV-Geräte, Set-Top-Boxen, Ultra HD Blu-ray Player oder AV-Receiver zu erwarten sind, steht momentan noch nicht fest.

Zukünftig wird es aber Spannung, denn wenn zahlreiche Hersteller 8K TVs mit HDMI 2.1 auf den Markt bringen und auch entsprechende Inhalte verfügbar sind, werden die ersten "Early Adopters" wieder ein Upgrade durchführen.

Informationen zu HDMI

Die aktuelle HDMI-Version ist zwar auch Anfang 2018 noch HDMI 2.0, erst seit kurzem liegen die den Herstellern die Spezifikationen für HDMI 2.1 vor. Umfassende Infos zu den bisherigen HDMI- Spezifikation: HDMI 1.4 / 2.0 FAQ und HDMI 1.4 im Vergleich. Und hier finden Sie Grundlageninformationen HDMI. Wenn Sie ein Kabel für Ihre HDMI-Verbindung suchen, dann haben wir hier einige unsedrer beliebtesten HDMI-Kabel zusammengestellt.
