Das Geheimnis gut klingender Lautsprecherkabel
Technologie und Aufbau

update: 15.02.2018

Eine der wohl besten Ausarbeitungen zum Thema Lautsprecherkabel-Technologie stammt von Inakustik Kabel und wurde für das Inakustik LS-1102 erstellt. Wenn Sie sich fragen, warum manche Lautsprecherkabel ein Vielfaches kosten, als andere, dann sollten Sie diese Ausarbeitung zum zum Thema Lautsprecherkabel lesen. Kein Wunder, dass diese Technik des In-akustik Black&White selbst aus durchschnittlichen Boxen geradezu phantastische Klangsteigerungen herausholt.

Stunden nervenaufreibender und mühevoller Kleinarbeit verbringen Sounddesigner, Musiker und Künstler damit, bis endlich alle Instrumente abgestimmt, Mikrofone aufgestellt und Leitungen verlegt sind. Endlich ist auch die Abmischung aller Zutaten über eine Vielzahl von Tonkanälen stimmig. Durch akribisches Fingerspitzengefühl und eine Engelsgeduld wird letztlich ein musikalisches Werk vollendet und auf einen Tonträger gebannt.

Beschämend, wenn von einer solchen Schöpfung gerade jene Details, welche das Gesamtwerk ausmachen, irgendwo auf der Strecke geblieben sind. Ohne Zweifel geht auch nichts über ein live erlebtes Konzert. Schließlich setzt es sich aus wesentlich mehr als nur dem über die Ohren wahrgenommenen Schall zusammen.

Die Stimmung, die Begleiter(in), der gute Wein, das Publikum. All das lässt sich nicht auf eine Schallplatte, CD oder Blu-ray pressen. Aber superschnelle Lautsprecher und ultrapräzise Elektronik, die im Messlabor mit Bravour abschneiden, reproduzieren heute die Musik in phantastischer Weise. Sie können auch zuhause sowohl feinste Details als auch einen großen Teil der Live-Atmosphäre vermitteln.

Aus eigener Erfahrung wissen wir, dass das Spektrum der Empfindung sehr weit reicht und dass sie das reine Musikhören durchaus übersteigen kann. Eine gute Wiedergabe vermag eine Flut von Emotionen auszulösen: Von Gänsehaut bis zur Überwältigung ist alles möglich. Doch wie viel, und vor allem welche Technik verträgt reproduzierte Musik, ohne dass das Klangempfinden nicht von natürlich fein auf synthetisch kalt kippt?

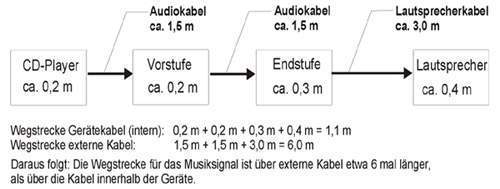

Gerade im Bereich Lautsprecherkabel kann der falsche Material- und Technikmix den Klang ruinieren. Die Fähigkeiten der gesamten Gerätekette werden beschnitten und aus dem Gleichgewicht gebracht. Unnatürliche, emotions- und farblose Klangbilder entstehen. Das ist auch kaum verwunderlich wenn man sich vor Augen führt, dass die Verantwortung für das Musiksignal den größten Teil der Wegstrecke zwischen Tonträger und Lautsprecher dem Lautsprecherkabel obliegt. Die folgende Abbildung soll dies verdeutlichen:

Gemäß der Weisheit "Der Weg ist das Ziel" hat Inakustik die Lautsprecherkabel der Black&White-Serie entwickelt. Die Entwickler haben dabei auf die Erfahrungen mit dem legendären Inakustik Black&White LS-1200 zurückgegriffen und in vielen Details zusätzliche Verbesserungen eingebaut.

Wegen seiner idealen Zusammensetzung aus verschiedenen Materialien gepaart mit wissenschaftlich fundierten Konstruktionsprinzipien - im Folgenden ansatzweise beschrieben -, halten die Lautsprecherkabel der Black&White-Serie die Balance in der Übertragungskette. Sie klingen durchweg außerordentlich lebhaft, kraftvoll und authentisch.

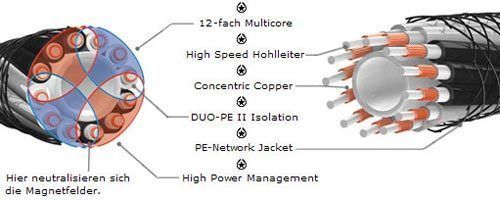

Auf dieser Graphik sehen Sie einen Überblick über den internen technischen Aufbau des Inakustik Black&White LS-1203:

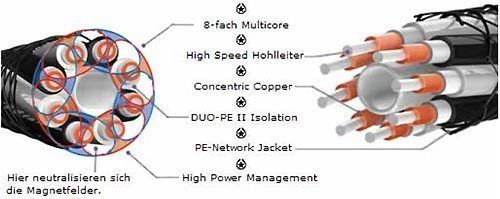

Und hier das etwas weniger komplex aufgebaute und zugleich auch wesentlich alltagstauglichere Inakustik LS-803:

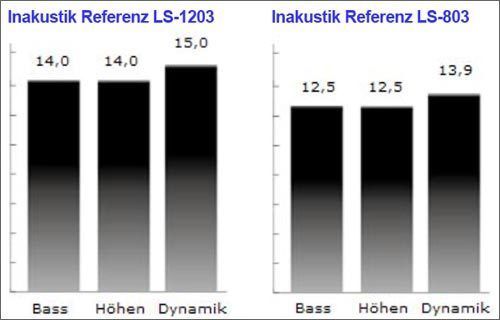

Unten sehen Sie eine graphische Darstellung der Klangeigenschaften der beiden Kabel LS-803 und LS-1203. Die subjektiven Klangeigenschaften können allerdings durchaus unterschiedlich sein, je nach im Einsatz befindlicher Komponenten.

Betrachten wir zunächst, welche elektronischen Vorgänge sich in einem "normalen" Lautsprecherkabel während des Signaltransfers abspielen:

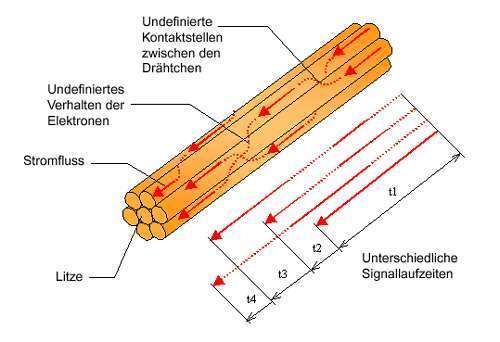

In einem feinlitzig aufgebauten Leiter entstehen undefinierte Kontaktstellen zwischen den einzelnen Drähten. Ebenso undefiniert verhalten sich die Elektronen in einem solchen Leiter. Abhängig von vielen Faktoren wechseln sie sehr chaotisch innerhalb der einzelnen Drähte auf ihrem Weg durch das Kabel. Es entstehen Laufzeitunterschiede und schnelle Impulse werden in ihrer Dynamik gebremst. Folge: Die Konturen der Musik verwischen und es fehlt an Druck.

Und so verläuft der Signalfluss in einem durch DSS-Technologie optimierten Lautsprecherkabel, wie dem Inakustik Black&White LS-803:

Die DSS-Leiter (DSS steht für Direct Signal Surface) in dem Inakustik Black&White LS-803 realisieren eine direkte Punkt-zu-Punkt Verbindung. Zeitrichtig und kraftvoll.

Alle Lautsprecherkabel weisen eine sogenannte Serieninduktivität auf. Diese stellt einen Widerstand dar, der in Abhängigkeit der Tonlage (Frequenz) die Übertragung des Musiksignals beeinflusst. Die geniale Konstruktion im Lautsprecherkabel der Inakustik Black&White-Serie reduziert diese Induktivität mittels der PETS Technologie (Polyethylen Tube Support) auf ein absolutes Minimum.

Ein Verstärker treibt einen Strom durch das Lautsprecherkabel zum Lautsprecher. Es entsteht ein Stromkreis. Dieser Stromkreis baut Magnetfelder um das Kabel auf, die sich je nach Ausrichtung und Lage, gegenseitig aufheben können.

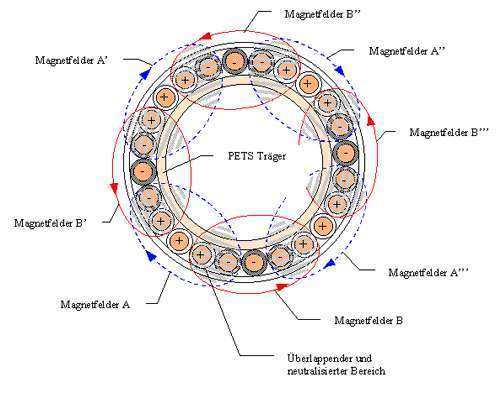

Die Adernpaare eines Inakustik Black&White-Lautsprecherkabels (in der Abbildung unten dargestellt am Beispiel des LS-2404) sind kreisförmig um das PETS Trägermaterial verseilt und bilden eine Art Hohlleiter. Durch diese spezielle Anordnung im Lautsprecherkabel entstehen ganz bewusst mehrere Überlappungen der Magnetfelder.

Die Ausrichtung der Magnetfelder (A & B) ist bei den Plus- und Minusleitern aufgrund der entgegengesetzten Stromlaufrichtung (+ & -) gegenläufig. Sie heben sich im Bereich der Überlappungen auf. Hierdurch ist die Serieninduktivität in einem Lautsprecherkabel der Inakustik Black&White-Serie äußerst gering. Das Musiksignal kann also ungehindert den Schallwandler erreichen.

In einem Kabel bildet jeder Plusleiter zu jedem Minusleiter eine Kapazität aus. Sie ist abhängig von der Konstruktion und dem Isolationsmaterial (siehe auch unter DUO-PE). Diese speichert einen Teil der Verstärkerleistung und gibt sie zeitversetzt, also phasenverschoben, wieder ab.

Die Kapazität beeinflusst einerseits die Übertragung im Lautsprecherkabel selber und belastet andererseits die angeschlossene Elektronik. Sie hat also direkte Auswirkungen auf den Klang. Jegliches Material (Dieelektrikum) zwischen den Leitern im Lautsprecherkabel erhöht die Kapazität unnötig. Der "Memoryeffekt" des Kabels ist also konstruktions- und materialabhängig.

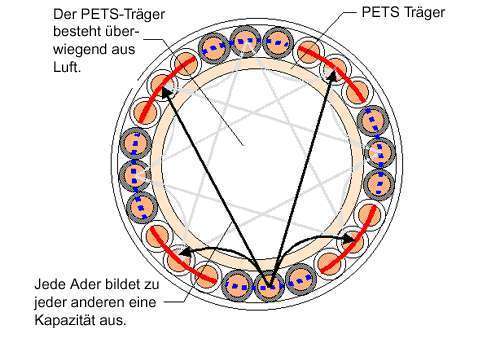

Die Skizze des Querschnitts eines Lautsprecherkabels Inakustik Black&White LS-2404 verdeutlicht die Zusammenhänge. Sie zeigt auch, dass das Trägermaterial (PETS), welches die Basis der Konstruktion des Kabels bildet, überwiegend aus Luft besteht und die Kapazität eben nicht unnötig erhöht.

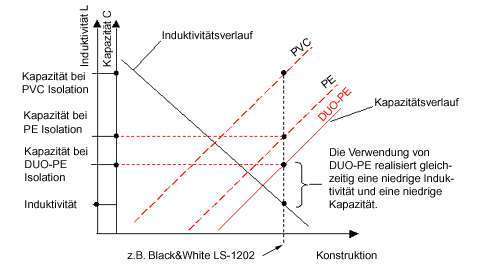

Die Kapazität (C) ist jedoch noch von einer weiteren Größe, nämlich der Dielektrizitätskonstante des verwendeten Isolationsmaterials, abhängig.

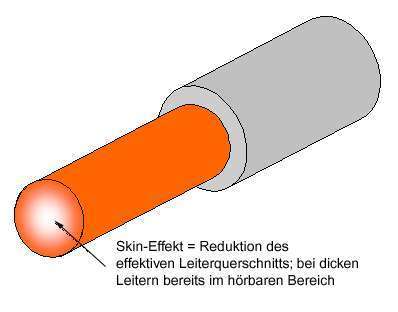

Jeder Leiter unterliegt dem sogenannten Skin-Effekt. Dieser bewirkt, dass der Strom im Leiter mit zunehmender Frequenz, also bei hohen Tönen, mehr und mehr auf der Leiteroberfläche fließt.
Der effektive Leiterquerschnitt reduziert sich dadurch mit steigender Frequenz und der Widerstand der Leiter steigt, wodurch hohe Töne schlechter übertragen werden als Tiefe. Unter diesem elektromagnetischen Phänomen leidet die Auflösung und Feinzeichnung der Wiedergabe.

Sowohl bei der Elektronik als auch bei den Lautsprechern hat sich bislang kein einheitlicher Anschluss-Standard für Lautsprecherkabel durchgesetzt. Daher stellt sich stets die Frage in welches Lautsprecherkabel mit welchen Anschlussterminals investiert werden soll, um zukunftssicher zu bleiben. Ein Kabel, das heute passt, ist vielleicht schon morgen, z.B. beim Wechsel des Verstärkers eventuell nicht mehr anschließbar! Deshalb hat sich In-akustik hier eine sehr prragmatische Lösung einfallen lassen:

Fertig konfektioniert wird ein Lautsprecherkabel der Inakustik Black&White-Serie mit Schraubterminals geliefert. Im Lieferumfang des Sets befindet sich das oben abgebildete Anschluss-Set, welches jede derzeit gängige Verbindungsart zulässt, und das in 8-facher bei der Single-Wire- bzw. in 12-facher Ausführung bei der Bi-Wire-Version.

Die Lautsprecherkabel-Endstücke sind mit Schraubterminals ausgestattet. Das jeweils benötigte Stecker-Terminal lässt sich bequem am Lautsprecherkabel aufschrauben und ist dabei so kontaktstark, als wenn es verlötet wäre. Die gesamte Konfektionierung erfolgt im Hause Inakustik selbst.

Weitere Lautsprecherkabel - auch anderer Hersteller - finden Sie unter Lautsprecherkabel.

Text und Graphiken wurden uns von In-Akustik, dem Hersteller der Black&White-Serien, zur Verfügung gestellt. Redaktionelle Überarbeitung: Detlev Schnick - letztes Update: 15.02.2018
