Soulnote D-2

Der Soulnote D-2 ist ein High-End-D/A-Wandler ohne Kompromisse. Hochleistungsfähige Bauteile, die teilweise zum ersten Mal in HiFi-Geräten zum Einsatz kommen, garantieren maximale Präzision und höchste akustische Leistungsbereitschaft. Insgesamt vier ES9038PRO D/A-Wandler, zwei pro Kanal, garantieren eine akribisch genaue Konvertierung digitaler Signale ins analoge Spektrum. Ein extrem präziser integrierter TCXO Taktgeber steht natürlich ebenfalls zur Verfügung, aber auch ein externer Taktgeber kann natürlich angeschlossen werden. In Kombination mit dem LMX2594-Synthesizer ist ein ultraniedriger Jitter und im Ergebnis ein schlichtweg erstaunlich klares und transparentes Klangbild gegeben. Auch der Non-Oversampling-Modus schafft in Verbindung mit der Dual-Mono-Konstruktion der Non-NFB-Differenzialverstärker und einem insgesamt hochkarätigen Aufbau eine besonders realistische und natürliche Abbildung.

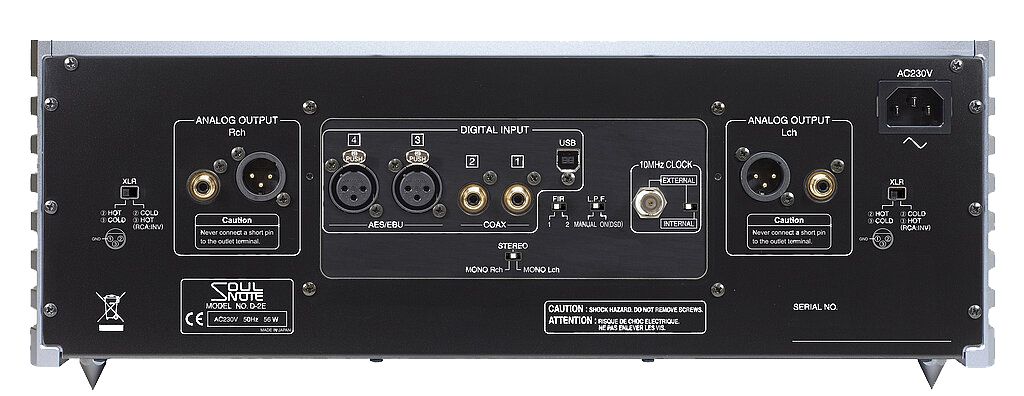

Der Soulnote D-2 nimmt digitale Signale über koaxiale sowie AES/EBU-Schnittstellen entgegen, über den USB-Anschluss vom Typ B können Audiosignale von einem PC oder Mac zugespielt werden. Als einer von wenigen Modellen unterstützt der D-2 bereits die neue Bulk Pet-Methode für die USB-Audioübertragung.  An Ausgängen stehen analoge Cinch-Schnittstellen und XLR-Buchsen zur Verfügung.

Im Soulnote D-2 sitzen zwei ES9038PRO-Schaltungen pro Kanal. Diese werden jeweils für die oberen und unteren Differenzeingänge im vollsymmetrischen diskreten Non-NFB-Verstärker eingesetzt. Die ohnehin enorm leistungsfähigen D/A-Wandler aus dem Hause ESS arbeiten im synchronen Modus, um die maximale akustische Performance zu erzielen.

Jitter und das daraus resultierende Phasenrauschen hängen stark von der Leistung des DDS (Direct Digital Synthesizer) ab. Meist werden in Audiogeräten DDS-spezifische Schaltungen mit 10 ps (Pikosekunden) Jitter-Funktionen verwendet. Im Gegensatz dazu arbeitet der D-2 als erstes Gerät überhaupt mit dem PLLatinum RF LMX2594-Synthesizer von Texas Instruments. Dieser wurde für Radargeräte und Messinstrumente entwickelt und weist mit einem Wirkungsgrad von -236 dB/Hz und einem Jitter von 45 fs (Femtosekunde, 1/1000 einer Pikosekunde) die weltweit höchsten Spezifikationen auf. Dieser DDS mit ultraniedrigem Jitter führt zu einer überwältigend klaren und tiefen räumlichen Darstellung, wenn der hochpräzise externe Taktgeber und der integrierte TCXO verwendet werden.

Durch die Verwendung des ultraleistungsfähigen DDS von Texas Instruments verfügt der D-2 über 10 MHz externe Standard-Takteingänge. Der interne Taktgeber basiert auf einem hochleistungsfähigen TCXO, der ein erstaunlich geringes Phasenrauschen aufweist (-121 dB bei 10 Hz Offset). Außerdem verfügt er über ein Hochfrequenzrelais mit mechanischen Kontakten, um zusätzlichen Jitter des ICs beim Umschalten zwischen dem internen Takt und einem externen Taktgenerator zu vermeiden. Bei Verwendung eines externen Taktgebers wird die interne Taktversorgung abgeschaltet, eine gegenseitige Beeinflussung ist ausgeschlossen.

Die diskreten und vollsymmetrischen Non-NFB-Differenzialverstärker von Soulnote sind in einer Dual-Mono-Konstruktion angeordnet. Jeder Kanal ist vollständig isoliert. Auf Verbindungskabel für die Tonsignale und die Stromversorgungen wird ebenfalls verzichtet, hier setzt man auf gelötete Kontakte. Zusätzlich wurde die Verkabelung vom Trafo verkürzt, da dies eine der Hauptursachen für Stromschleifen ist.

Der D-2 DAC verwendet vier Platinen, die mit einer 70 Mikrometer dicken Kupferfolie umwickelt sind, die das Rauschen durch Optimierung des Platinenlayouts eliminiert. Im gesamten Gerät kommen derartige Maßnahmen, die sich nicht auf klanglich problematische Filter stützen, zum Einsatz.

Im D-2 kommt ein 400 VA bifilar gewickelter Ringkerntransformator mit acht Wicklungen auf der Sekundärseite zum Einsatz. Dieser ermöglicht eine ähnliche Regulierung wie bei sehr leistungsstarken Verstärkern. Unabhängige Gleichrichterschaltungen in jeder Stufe verhindern Interferenzen. Die zwangsläufig durch Transformatoren auftretenden Vibrationen hält Soulnote mit einer durchdachten Gehäuse-Konstruktion und einem Spike, der direkt unter dem Trafo angebracht ist, in Schach.

Zusätzlich zum konventionellen FIR-Oversampling-Modus bietet der D-2 auch eine Betriebsart, bei der kein Oversampling stattfindet. Die typischen Vor- und Nachechos werden hier vermieden und extrem niedrige Rauschpegel bei analogen Ausgängen sind gegeben. Die außerordentlich hohe Klangqualität des D-2 ohne Oversampling wird ausschließlich durch die Kombination des diskreten Non-NFB-Verstärkers mit hervorragendem Einschwingverhalten erreicht. So wird eine zeitrichtige, realistische und natürliche Klangqualität realisiert. Der Non-Oversampling-Modus kann nicht mit DSD verwendet werden.

Ein Umschalten zwischen den Modi Stereo, Mono Lch und Mono Rch ist möglich. Im Mono-Modus werden die ES9039PROs im gegenüberliegenden Kanal deaktiviert. So verdoppelt sich die Leistungsspanne und die Kanaltrennung ist praktisch unendlich.

Bulk Pet ist eine neue, von der Interface Corporation entwickelte Bulk-Übertragungsmethode für höhere Klangperformance in Kombination mit Computern und D/A-Wandlern. Für die Verwendung ist die Installation spezieller Treiber auf dem PC notwendig.

High-End-D/A-Wandler mit sorgfältig ausgewählten Bauteilen für maximale Präzision und akustische Leistungsfähigkeit. Kompromisse? Fehlanzeige!
