Produktmerkmale des Teac PE-505

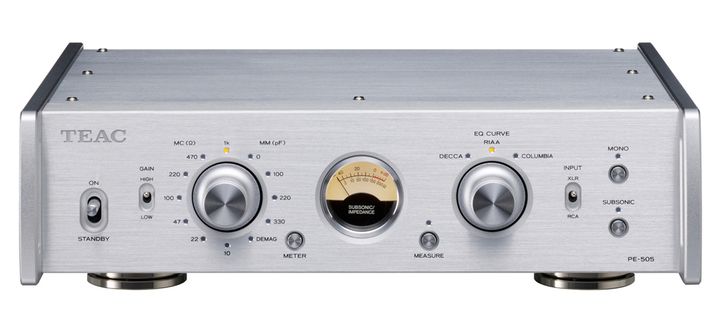

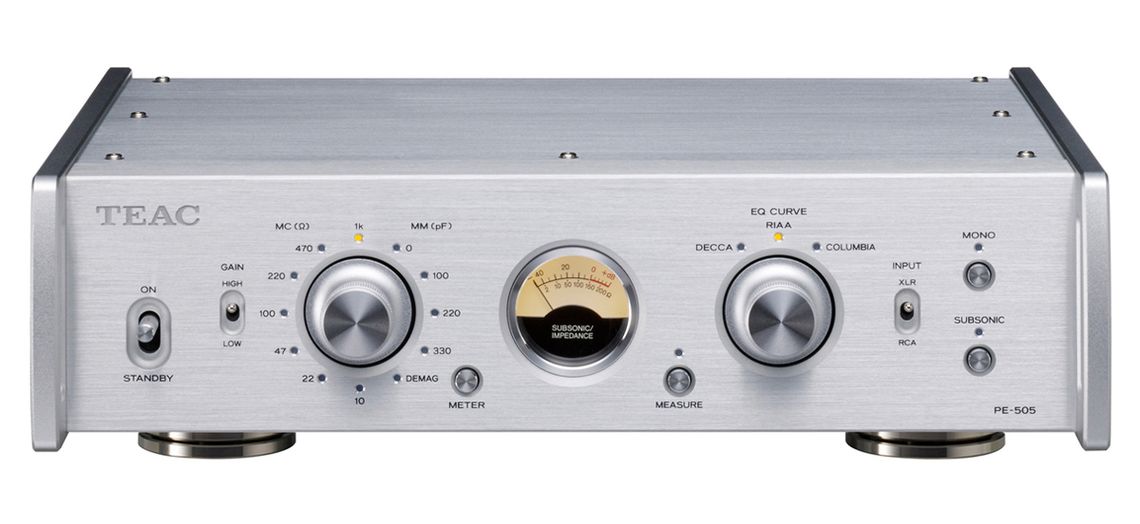

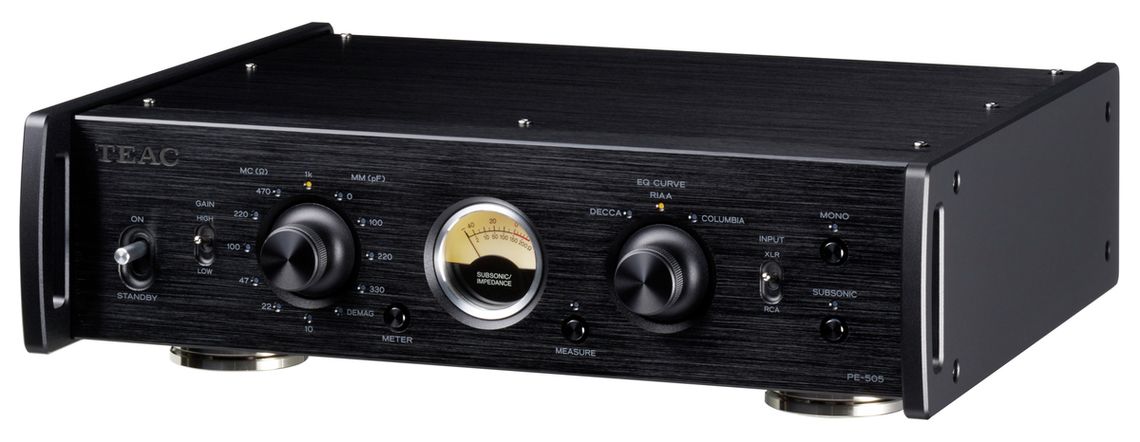

Teac PE-505 Phono-Vorverstärker
Dieser Phono-Vorverstärker ist ein Entzerrvorverstärker der über zwei monauralen und vollsymmetrischen Eingangs-/Ausgangsschaltungen verfügt, die einen symmetrischen MC-Eingang unterstützen. Ausgestattet mit Equalizer-Optionen für zwei der größten Plattenlabels: Decca und Columbia.
Merkmale des Teac PE-505:
- Volldifferenzielle Ein-/Ausgangsschaltungen
- Hochpräzise RIAA-EQ-Schaltung erreicht weniger als 0,05dB Abweichung
- Individuelle EQ-Kurven für monaurale Schallplatten und solche mit EQ von DECCA und COLUMBIA
- Symmetrischer MC-Eingang
- Umschaltbare MC-Impedanz (10, 22, 47, 100, 220, 470, 1kΩΩ)
- Umschaltbare MM-Last-Impedanz-Kapazität (0, 100, 220, 330pF)
- MC-Last-Impedanz-Messfunktion
- Umschaltbare MM/MC-Verstärkung (High/Low)
- Subsonic-Erkennung
- Trittschallfilter (17Hz, -24dB/Okt.)
- MONO-Funktion, die den linken und rechten Kanal zu einem monauralen Kanal mischt
- DEMAG-Funktion, die den Tonabnehmer entmagnetisiert
- Pin-Point-Füße
- GND-Anschluss
- RoHS-konform
Features des Teac PE-505:
Vollsymmetrisches Schaltungsdesign:
Vom Kopfverstärker über die Entzerrverstärker bis hin zum Pufferverstärker - der PE-505 verwendet in allen Stufen ein vollständig symmetrisches Schaltungsdesign, das selbst extrem schwache Audiosignale verstärkt, entzerrt und bereinigt.
Selbst asymmetrische Signale am herkömmlichen Cinch-Eingang werden direkt nach den Eingangsklemmen in den differenziellen Verarbeitungsmodus umgewandelt.
Entzerrung am differenziellen Tonabnehmerausgang:
Die Entzerrungsschaltung am differentiellen Ausgang absorbiert Fehler am symmetrischen Ausgang und liefert ein genaueres Audiosignal. Durch den Equalizer werden die Signale rein und natürlich wiedergegeben.
Hoher Signal-Rausch-Abstand
Der PE-505 erreicht 106dB am Cinch-Eingang (MM) und 86dB am XLR-Eingang (MC), während die Restrauschspannung anspruchsvolle 10μV am MM und 85μV am MC (XLR-Eingang) erzielt.
Hochpräzise OLD-EQ-Kurven
Neben der modernen RIAA-Kurve werden auch individuelle Kurven auf monauralen Schallplatten von DECCA und COLUMBIA unterstützt.
Vielfältige Einstellungen und einzigartige Messfunktionen
Der PE-505 verfügt über eine umschaltbare Lastkapazität für MM-Tonabnehmer und einen umschaltbaren Lastwiderstand für MC-Tonabnehmer. Darüber hinaus ermöglicht die Lastwiderstandsmessung dem Nutzer, einen geeigneten Lastwiderstand auszuwählen, indem er die MEASURE-Taste auf der Frontplatte drückt, um den gesamten Lastwiderstandswert einschließlich des Kabelwiderstands auf dem Messgerät anzuzeigen. Die Subsonic-Funktion zeigt Subsonic-Signale unter 6 Hz auf dem Messgerät an, während der Subsonic-Filter (17 Hz, -24 dB/Oktave) unnötige tiefe Frequenzen aus dem Hörbereich herausschneidet.
-
Phono-Eingangsbereich:
- Unsymmetrischer Eingang: RCA Pin (MC/MM kompatibel) x 1 Paar
- Maximaler Eingangspegel:
- Eingangsimpedanz
- MM 47kΩ, Last-Impedanz: 0, 100, 220, 330pF
- MC 10, 22, 47, 100, 220, 470, 1kΩ
- Symmetrischer Eingang: XLR (nur MC) x 1 Paar
- Maximaler Eingangspegel: 16mV (MC, THD 0,1%, GAIN Low)
- Eingangsimpedanz: MC 10, 22, 47, 100, 220, 470, 1kΩ
Analoger Ausgangsbereich:
- Unsymmetrischer Ausgang: RCA-Pin x 1 Paar
- Nennausgangspegel: 2Vrms
- Ausgangsimpedanz: 63Ω
- Symmetrischer Ausgang: XLR x 1 Paar
- Nennausgangspegel: 4Vrms
- Ausgangsimpedanz: 63Ω
Allgemein:
- Betriebsstrom:
- AC 120V, 50/60Hz (USA/Kanada/Taiwan)
- AC 230V, 50/60Hz (Europa/Asien)
- Leistungsaufnahme: 19 W
- Gesamtabmessungen: (B x H x T) 290 x 84,5 x 252,5 mm
- Gewicht: 4,5 kg
-
- Gebrauchsanweisung des Herstellers (918,61 kB)
- Hier kommen Sie zur Gebrauchsanweisung des Teac PE-505
-
- Datenblatt des Herstellers (559,84 kB)
- Hier kommen Sie zum Datenblatt des Teac PE-505
-
-
