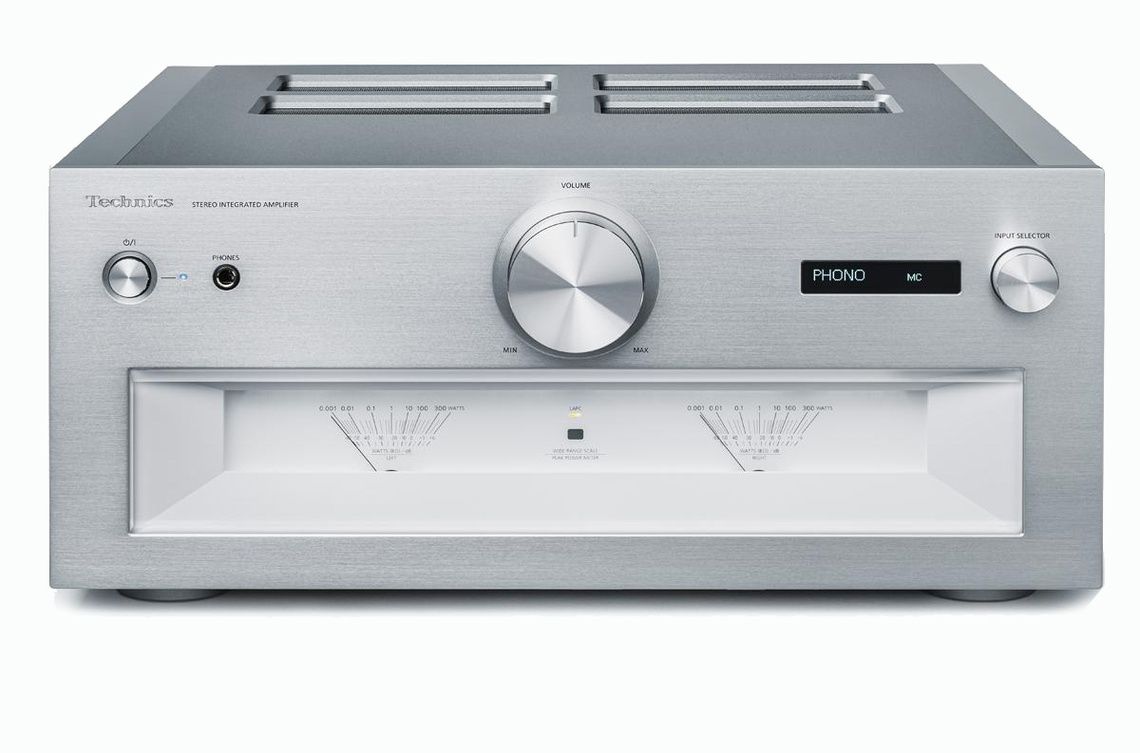

Technics SU-R1000E

Der luxuriöse Stereo-Vollverstärker begeistert mit feinsten Baugruppen und innovativen Technologien. So verfügt er beispielsweise über effektive Mechanismen, die störenden Jitter wirkungsvoll unterdrücken, und über gleich vier voneinander unabhängige Stromversorgungen. Der aufwändige Aufbau des Gehäuses trennt zudem die einzelnen, hochempfindlichen Sektionen voneinander, sodass es nicht zu störenden Beeinflussungen untereinander kommen kann. Somit ist der SU-R1000 zwar formal ein Vollverstärker, tritt aber durch die effektive Separierung von Vor- und Endstufensektion quasi wie eine Vor-/Endverstärker-Kombination auf. Die Anschlusssektion ist umfangreich bestückt, unter anderem mit Neutrik XLR-Terminals, äußerst hochwertigen Lautsprecherkabel-Anschlussbuchsen sowie mit 2 x USB-B.

Jitter ist ein ärgerliches Phänomen und wird durch falsches Timing bei der Master Clock, die bei der digital-analogen Signalwandlung zum Einsatz kommt, verursacht. Hörbar wird Jitter durch unschöne Verzerrungen in digitalen Systemen. Damit dieser „Störenfried“ ein für alle Mal verbannt wird, führt Technics eine effektive Jitter-Reduktionsschaltung ein. Sie bietet einen Taktgenerator fürs Noise Shaping im unteren Frequenzbereich sowie einen äußerst exakt arbeitenden Abtastraten-Konverter im hohen Frequenzbereich. Zusätzlich verwenden die Japaner eine neu entwickelte PWM-Wandlergruppe ein, damit Fehler bei der Umwandlung in PWM (Pulse Width Modulation) ausgeschlossen werden können. Dieser Schaltkreis perfektioniert die Geschwindigkeit des Noise Shapings, den Grad der Requantisierungszahl sowie die PWM-Graduation, um ohne Beeinträchtigung des Dynamikbereiches der hochauflösenden Signale eine perfekte Wandlung in PWM-Signale zu erreichen. Insgesamt fördert diese aufwändige und exklusive Technologie eine äußerst facettenreiche Musikwiedergabe.

Dieses spezielle Feature extrahiert und beseitigt Verzerrungen innerhalb der Leistungsendstufe, die durch Spannungsabfälle sowie elektromotorische Effekte der angeschlossenen Schallwandler entstehen. Mittels ADCT wird bei vielen unterschiedlichen Lautsprechermodellen eine besonders überzeugende akustische Leistungsfähigkeit sichergestellt. Das System agiert, indem Abweichungen zwischen dem Lautsprecher-Ausgang und dem JENO-Ausgang ermittelt werden, und anschließend wird das Audiosignal entsprechend korrigiert. Dadurch können alle angeschlossenen Lautsprecher nachdrücklich und effizient betrieben werden. Die ausgezeichneten Eigenschaften eines digital arbeitenden Verstärkers wie z.B. ein geringes Rauschen und klare akustische Konturen werden zudem, unabhängig von den verwendeten Lautsprechern, hervorgehoben.

Die Impedanz von Lautsprechern verändert sich mit der Frequenz. Daher muss der Leistungsverstärker in der Lage sein, unabhängig von d er aktuell anliegenden Impedanz beim Antrieb des Lautsprechers souverän zu agieren. Konventionelle digitale Verstärker steuern die Boxen mittels eines Tiefpassfilters innerhalb der Ausgangsstufe an. Dadurch ist der Einfluss der Impedanz-Charakteristika der verbundenen Schallwandler deutlich stärker, was sich als störend erweist. Obwohl bei herkömmlichen Verstärkern die Amplitudeneigenschaften durch negative Rückkopplung kontrolliert werden, ist eine Optimierung der Phaseneigenschaften unmöglich. Aus diesem Grund entwickelte Technics einen adaptiv arbeitenden Optimierungs-Algorithmus für die Lautsprecherimpedanz zur Serienreife gebracht. Mittels hochklassiger, präziser digitaler Signalverarbeitung wird hier die Impulsantwort der angeschlossenen Lautsprecherbox korrigiert. Um dies zu erreichen, misst das Technics-System die Amplituden-Phasen-Charakteristika des Verstärkers bei angeschlossenen Lautsprecher.. Das ist bei normalen Verstärken nicht möglich. Die zeitliche Richtigkeit des entstehenden Verstärkersignals hat ein räumlich absolut präzises Klangbild zur Folge.

Dieses Hochleistungs-Schaltnetzteil stellt eine stabile Leistung bei gleichzeitig sehr geringem Rauschen sicher. Die Hochfrequenz-Schaltung reduziert Brummen, indem eine Schaltfrequenz weit außerhalb des Audio-Übertragungsbereiches verwendet wird (die Schaltung arbeitet im 400 kHz-Band).  Dadurch kommt es zur Eliminierung störender Artefakte im Audio-Übertragungsbereich. Zusätzlich kommt ein „Super Low Noise Regulator“ zum Einsatz, der den durch die festgelegte Schaltfrequenz und der damit verbundenen Abnahme der Regelung verursachten Rauschanteil in hohen Frequenzbereichen auf ein Minimum herabsetzt. Das Resultat aller konstruktiven Maßnahmen ist eine sehr rasch ansprechende Stromversorgung mit einer enormen Performance.

Damit eine grandiose Akustik geboten werden kann, hat Technics der Stromversorgung eine besonders umfangreiche Behandlung angedeihen lassen. Vier unabhängige Stromversorgungs-Einheiten für verschiedene Abteilungen kommen daher zum Einsatz. Da es sich beim hier zugrunde liegenden Verstärker um einen integrierten Verstärker, also mit Vor- und Endstufe, handelt, bestehen die internen Schaltungen aus einer Vorverstärkerstufe plus einer Endstufe in Kombination mit analogen sowie digitalen Schaltungen. Der Phono-Vorverstärker, der hochgradig empfindlich agiert und daher besonders anfällig für etwaige Rauschanteile aus der Stromversorgung ist, kann sich aufgrund der aufwändige Konzeption voll entfalten, ohne dass störendes Rauschen vorhanden ist. Der Verstärker setzt auf separate Stromversorgungen für die analogen und die digitalen Schaltungen innerhalb der Vorverstärkerstufe. Weiterhin kommen jeweils eigene Stromversorgungen für den linken und den rechten Endstufenkanal zum Einsatz, die enorme Leistungen benötigen. Dank den vier eingebauten Netzteilen kommt es beim Technics-Verstärker nicht zu leitungsinduzierten Störungen zwischen den Schaltungsblöcken, und es wird ein hoher Signal-/Rauschabstand bei exzellenter Kanaltrennung garantiert.

Phono-Eingang und auch die analogen Eingangsschaltkreise sind komplett diskret aufgebaut. Technics hat ein ideales symmetrisches Schaltungslayout mit einer überaus exakten Gesamtabstimmung entwickelt. Störende Interferenzen zwischen dem linken sowie dem rechten Kanal verhindert das Technics-System effektiv, was eine nahezu perfekte Kanaltrennung sicherstellt. Zudem setzen der Phono- und der XLR-Eingang eine komplett symmetrische Übertragung. Die USB-Eingangsschaltung ist mit einem Kondensator aus besonders hochwertigem Rubin-Glimmer sowie einem Power-Conditioner mit magnetischen Kohleschichtwiderständen bestückt. Das blockiert elektrisches Rauschen, welches z.B. von einem angeschlossenen PC kommen könnte. Der A/D-Konverter verwendet einen extrem leistungsfähigen AKM-Chip.

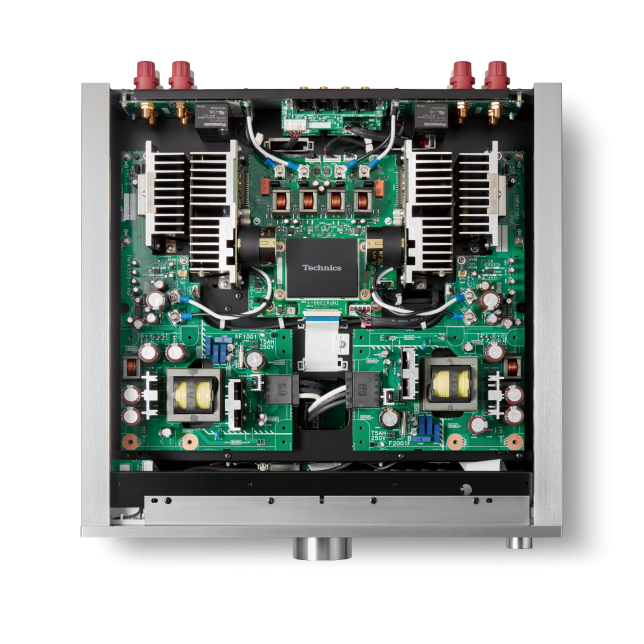

Damit den Klang beeinträchtigende Vibrationen wirkungsvoll verhindert werden können, hat Technics ein besonders steifes Gehäuse gebaut. Das innere Gehäuse besitzt eine doppelstöckige, getrennte Struktur. In der oberen Sektion ist die Endstufe, mit Verstärkerschaltung sowie Stromversorgung, untergebracht. In der unteren Abteilung montiert Technics die Vorverstärkersektion. Hier enthalten sind die analogen Eingangsschaltungen und der Phono-EQ, ebenfalls die digitalen Eingänge inklusive der zugehörigen Stromversorgung. Der obere und der untere Bereich sowie die einzelnen Schaltungsblöcke sind durch massiv ausgeführte Stahl-Schirmbleche voneinander separiert. Durch diese Maßnahme wird zudem die Steifigkeit des Gehäuses deutlich verbessert. Die Frontplatte misst satte 10 mm hinsichtlich der Dicke, und die Seitenwände plus der oberen Abdeckung bestehen aus 6 mm dicken, alumitbehandelten Aluminiumplatten. Die Gerätestandfüße passen zu diesem aufwändigen Konzept und werden aus robustem, langzeitstabilem Gusseisen gefertigt. Die elegant wirkende Frontblende ist mit hochwertiger, haarfeiner Oberflächenbehandlung versehen, und Lautstärke-Drehregler und Eingangswahl-Regler wurden aus einem massiven Aluminiumblock gefräst und im Anschluss sorgfältig geschliffen.

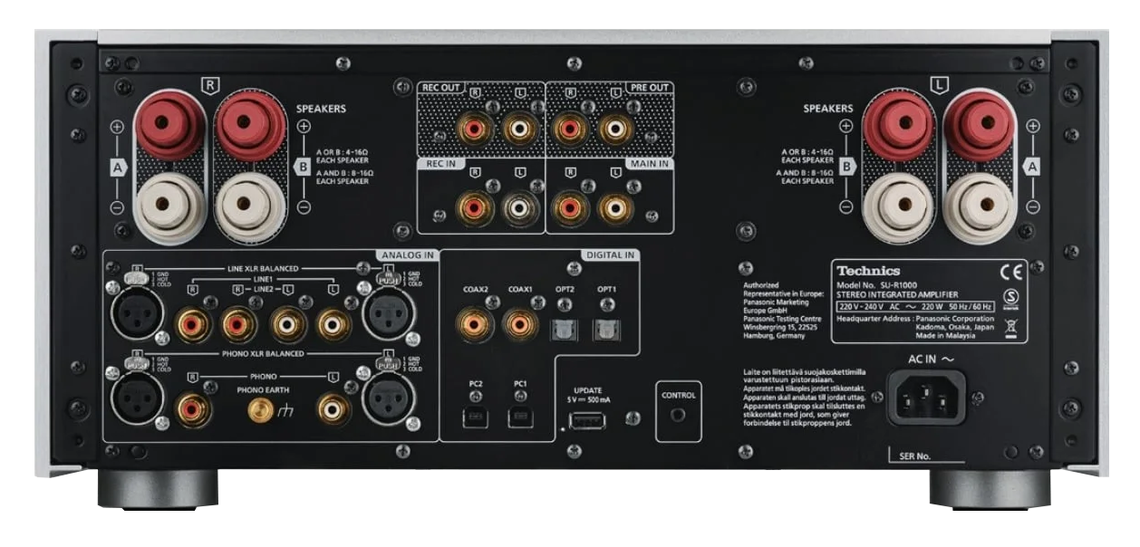

Die Premium-Lautsprecherkabel-Schraubanschlüsse ermöglichen die Verwendung von Kabeln mit besonders großem Querschnitt sowie von hochwertigen Bananensteckern. Die analogen, symmetrischen Neutrik-Eingangsbuchsen dokumentieren ebenfalls die Hochwertigkeit. Die anderen analogen Eingangsbuchsen sind mit vergoldeten, maschinell bearbeiteten Messing-Komponenten bestückt.
