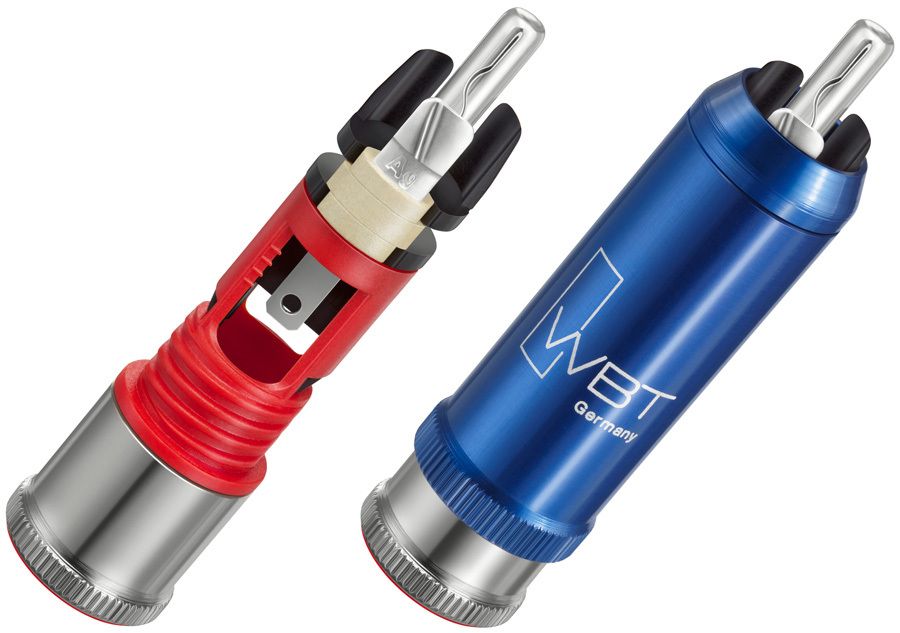

Produktmerkmale des WBT 0110 nextgen Signature
Die WBT 0110 in Stichpunkten
- 75 Ohm (typ.) Wellenwiderstand
- absolut verzerrungsfrei (keine Wirbelströme)
- ultimative Leitfähigkeit (einteiliger Signalleiter aus Feinsilber)
- absolut sichere Signalübertragung durch pat. WBT-Spannzangen- mechanismus
- 2-teilige Klemmhülse in kobaltblau
Wellen- und Wirbelwiderstand
75 Ohm Wellenwiderstand bedeutet, dass diese Stecker nicht nur hervorragend analoge, sondern auch ideal digitale Audio- und Videosignale übertragen. Die Übertragungsbandbreite ist 1 GHz. Wirbelströme entstehen in Metallteilen, in deren Nähe Wechselstrom fließt, und können zu erheblichen Verzerrungen des Signals führen. Deswegen ist die Konstruktion des WBT-0110 so ausgelegt, dass diese Wirbelströme erst gar nicht entstehen können.
Optimale Signalübertragung
Die Kontaktteile des Steckers sind aus Feinsilber, dem besten elektrischen Leiter, um eine optimale Signalübertragung zu gewährleisten. Die Signalleiter sind überdies passiviert und damit bestmöglich gegen Oxydation bzw. Mikration geschützt, die die Kontaktqualität beeinträchtigen könnten. Mit dem Spannzangenmechanismus, der wie das Futter einer Bohrmaschine funktioniert, wird nach dem Aufstecken der Außenkontakt fest mit der Cinchbuchse verklemmt. Der hohe Anpressdruck sorgt nicht nur für eine sichere Verbindung, sondern minimiert auch die Übergangswiderstände.
Klemmhülse
Da die Klemmhülse zweiteilig ausgeführt ist, dreht sich beim Festdrehen der Hülse der vordere Teil nicht mit, so dass die Kontaktelemente keiner Drehbelastung ausgesetzt sind. Der Andruckkeil zwischen dem Kontakt und der Hülse ist aus Kunststoff, so dass die Hülse vollständig isoliert ist und das Signal nicht beeinflussen kann. Außerdem werden Maßungenauigkeiten bei den Außenkontakten von Cinchbuchsen kompensiert. Der Mittelstift ist geschlitzt und leicht aufgebogen, so dass auch dieser Kontakt fest federnd eine dauerhaft sichere elektrische Verbindung mit geringstmöglichem Übergangswiderstand garantiert.
-
- Kabeldurchmesser: bis 9 mm
- Wellenwiderstand (typ.): 75 Ohm
- Anschlusstechnik: Löten
- Zugentlastung: Torxschraube (T.6)
-
- Datenblatt der WBT 0110 (172.26 kB)
- Hier finden Sie das Datenblatt der WBT 0110
-
- Bedienungsanleitung der WBT 0110 (118.09 kB)
- Hier finden Sie die Bedienungsanleitung der WBT 0110
-
4/2004WBT 0110 nextgen Signature bei STEREO im TestTestauszug: "...Klangunterschiede zwischen Steckern? Klar, dass es die gibt, ist uns schon länger bekannt, aber sicherheitshalber wählten wir zum Hörtest-Einstieg eine Paarung, von der wir uns in jedem Falle nennenswerte Differenzen erhofften. WBT "alt" gegen WBT "neu" - und zwar die Kupfer-Variante. Nun, viel Hoffnung war nicht erforderlich, denn was sich nach dem Umstecken auf das 0110 konfektionierte HMS Kabel den gespannten Testerohren darbot, brauchte keine große Konzentration: Die...
12/2003WBT 0110 nextgen Signature bei HEIMKINO im Test: HighlightKlang: Für den Test fertigte HMS Gran Finale NF-Kabel an, eines mit konventionellen Steckern bestückt, das andere mit dem WBT 0110. Nach ausreichender Einspielzeit beginnen wir mit dem Hörtest. Nach wenigen Takten aus Heather Novas neuem Album sind wir entsetzt, denn die klanglichen Auswirkungen sind dramatisch, obwohl weiterhin der gleiche Leiter im Einsatz ist - es ist nur der Stecker! Die Stimme hat mehr Schmelz, steht freier im Raum und ist von bestechender Klarheit. Fazit: Mit der... -
