Produktmerkmale des WBT 0152 Topline Cinch
nextgen™ - WBT-0152 AgEine neue Generation von Steckverbindern
Das die Qualität bestimmende Kernelement des WBT-0152 Ag ist die Zentrale Kontakteinheit, die – wie beim Steckertyp WBT-0110 Ag – konzipiert wurde: ein minimalistisches Gebilde von Signalleitern aus Feinsilber. Mit dem Silber wurde der beste elektrische Leiter gewählt, ein absoluter Garant für ultraschnelle Signalübertragung sowie eine ausgezeichnete Feinauflösung. Die Signalleiter sind passiviert und damit bestmöglich gegen Oxydation bzw. Mikration geschützt, die die Kontaktqualität beeinträchtigen könnten. Mit seiner Übertragungsbandbreite von bis zu 200 MHz liegt der WBT-0152 Ag ebenfalls weit über der von Standardcinchsteckern.
nextgen™ - WBT-0152 AgEine neue Generation von Steckverbindern
Das die Qualität bestimmende Kernelement des WBT-0152 Cu ist die Zentrale Kontakteinheit, die – wie beim Steckertyp WBT-0110 Cu – konzipiert wurde: ein minimalistisches Gebilde von Signalleitern aus hochreinem Kupfer. Mit dem Kupfer wurde einer der besten elektrischen Leiter gewählt, der für ultraschnelle Signalübertragung sowie eine ausgezeichnete Feinauflösung sorgt. Das Metall ist natürlich nickelfrei vergoldet, damit die Oberfläche nicht oxydiert und die Kontaktqualität beeinträchtigt. Mit seiner Übertragungsbandbreite von bis zu 200 MHz liegt der WBT-0152 Cu ebenfalls weit über der von Standardcinchsteckern.

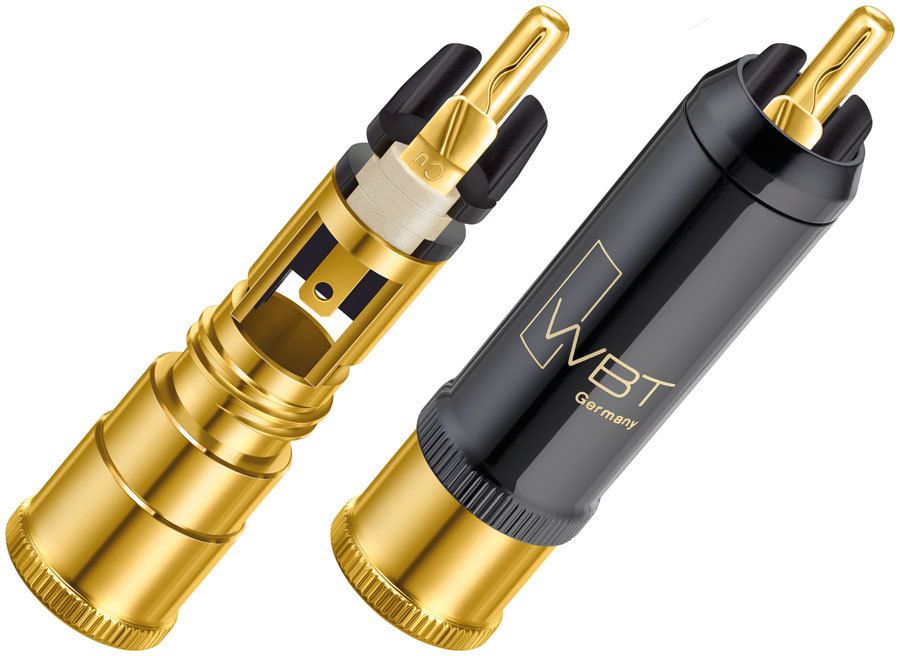

Aufbau
Da die Klemmhülse zweiteilig ausgeführt ist, dreht sich beim Festdrehen der Hülse der vordere Teil nicht mit, so dass die Kontaktelemente keiner Drehbelastung ausgesetzt sind. Außerdem werden so Maßungenauigkeiten bei den Außenkontakten von Cinchbuchsen kompensiert. Der Mittelstift ist geschlitzt und leicht aufgebogen, so dass auch dieser Kontakt fest federnd eine dauerhaft sichere elektrische Verbindung mit geringstmöglichem Übergangswiderstand garantiert. Um die Aufnahme besonders dicker aber auch rigider Kabel zu unterstützen, ist der Steckerkörper aus Messing (nickelfrei vergoldet) und hat einen größeren Kabeleinlass (bis 10,8 mm ø). Natürlich ist der Metallkörper von der Zentralen Kontakteinheit elektrisch abgekoppelt und so massearm wie möglich ausgeführt, so dass auch WBT-0152 Cu weitgehend wirbelstromfrei ist.
Ideal für Digitalanschlüsse
Anders als für digitale Ausgänge ist für Phonoausgänge (Plattenspieler, Mikrophone etc.) eine gute Schirmung gegen elektromagnetische Störfelder ganz besonders wichtig. Je nach Gerätebeschaffenheit und vor allem der Raumsituation (Handys, PCs etc.) können die unerwünschten Einstreuungen sehr hoch sein. WBT-0110 Cu nextgenTM pur ist der ideale Cinchstecker für Digitalanschlüsse, der neue WBT-0152 Cu optimiert analoge Anschlüsse. Um die notwendige Schirmung zu gewährleisten, hat WBT-0152 Cu die leitfähigere, mit dem Minuskontakt verbundene Messinghülse. Zum Verlöten Ihres Kabels empfiehlt WBT das oberflächenschonende Silber-Lötzinn WBT-0800. Eine Torxschraube sorgt für die sichere Zugentlastung des Kabels. (Die Position der Torxschraube kann fertigungsbedingt auf der Rundachse des Steckerkörpers variieren.)
-
- Ultimative Leitfähigkeit (einteiliger Signalleiter aus Reinkupfer)
- Weitgehend wirbelstromfrei
- Breitbandfähig Ungefähr (bis 200 MHz)
- Ausgezeichnete Schirmung (EMV)
- Absolut sichere Signalübertragung durch pat. WBT-Spannzangen- mechanismus
- 2-teilige Klemmhülse in klavierlackschwarz
- Kabeldurchmesser: bis 10,8 mm
- Anschlusstechnik: Löten
- Kennung: keine
- Zugentlastung: Torxschraube (T.6)
-
-
