eARC erklärt: Unterschiede zu ARC, Vorteile und unterstützte Tonformate
Der Audio Return Channel gehört zu den unterschätzten Funktionen von HDMI. Mit dem erweiterten Nachfolger eARC lassen sich Tonsignale in hoher Qualität vom Fernseher zurück an Receiver oder Soundbar führen, auch objektbasierte Formate wie Dolby Atmos. Wir erklären, wie der Audiorückkanal funktioniert, wo seine Grenzen liegen und was der Sprung zu eARC praktisch bedeutet.

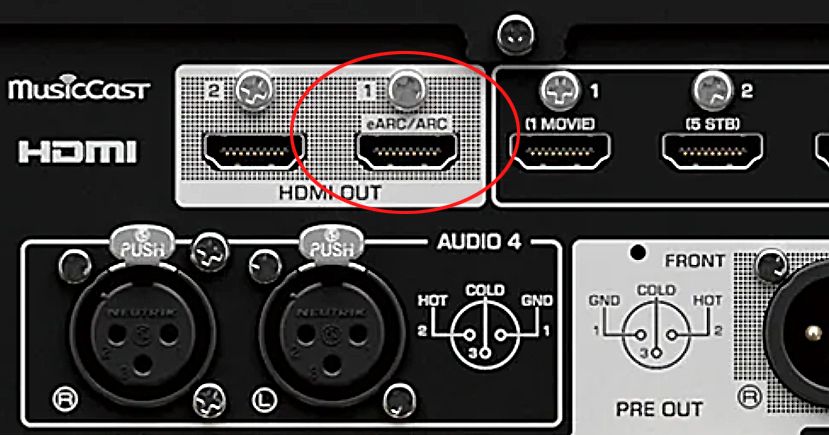

ARC- und eARC-kompatibler HDMI-Ausgang am AV-Receiver Yamaha RX-A8A
- Der Audiorückkanal: HDMI als Verbindung in beide Richtungen
- Vergleichstabelle ARC versus eARC
- eARC: Der Sprung zu höherer Bandbreite
- Technik im Detail: Pins, Kabel und LipSync
- Zwei Pins mit neuer Aufgabe
- LipSync ohne Zusatzaufwand
- Rückwärtskompatibilität
- eARC und Audio-Passthrough
- eARC funktioniert nicht – häufige Ursachen
- Zukunftssicher: eARC und die neueste HDMI-Version
- FAQ - Häufig gestellte Fragen zu eARC
- Welches HDMI-Kabel brauche ich für eARC?
- Was ist der Unterschied zwischen ARC und eARC?
- Brauche ich für eARC HDMI 2.1?
- Kann ARC Dolby Atmos übertragen?
- Kann eARC Dolby TrueHD und DTS:X übertragen?
- Funktioniert eARC auch mit einem ARC-Gerät?
- Muss eARC am Fernseher aktiviert werden?
- Was bedeutet Audio-Passthrough bei eARC?
- Benötigt eARC HDMI-CEC?
- Warum funktioniert eARC trotz kompatibler Geräte manchmal nicht?
- Fazit: Wann sich eARC lohnt
- Quellen
- eARC = Enhanced Audio Return Channel
- Ton vom TV zurück zu AV-Receiver oder Soundbar
- Deutlich höhere Bandbreite als ARC
- Unkomprimiertes 5.1/7.1 möglich
- Dolby TrueHD, Dolby Atmos, DTS-HD MA und DTS:X möglich
- Ein einziges HDMI-Kabel für Bildhinweg und Tonrückweg
- Beide Geräte müssen eARC unterstützen
- HDMI-Versionsnummer allein garantiert eARC nicht
- HDMI-2.1-Schnittstelle nicht zwingend erforderlich.
Der Audiorückkanal: HDMI als Verbindung in beide Richtungen
Der Audio Return Channel (ARC) wurde mit HDMI 1.4 eingeführt und ist heute bei Fernsehern, AV-Receivern und Soundbars weit verbreitet. Er ersetzt zusätzliche Kabel und reduziert den Verkabelungsaufwand im Wohnzimmer erheblich.
Was ARC leistet
Über ARC gelangt das Tonsignal des im Fernseher integrierten TV-Tuners oder der Apps von Video-on-Demand-Dienstleistern wie Netflix oder Amazon Prime Video zurück an einen AV-Receiver oder eine Soundbar. Eine zusätzliche Verbindung, etwa per S/PDIF, ist dafür nicht erforderlich. Die bestehende HDMI-Leitung übernimmt diese Aufgabe.
Die Grenzen des klassischen ARC
ARC ist in seiner Bandbreite begrenzt und bewegt sich damit in einer ähnlichen Größenordnung wie S/PDIF. ARC unterstützt unter anderem PCM-Stereo sowie komprimierte Mehrkanalformate wie Dolby Digital und DTS. Für klassische TV- und viele Streaming-Anwendungen war dieser Funktionsumfang lange ausreichend, da dort überwiegend komprimierte Tonformate eingesetzt wurden.
Inzwischen sind jedoch viele Inhalte bei Netflix und Amazon Prime Video mit Dolby Atmos versehen. Bei Streamingdiensten wird Atmos in der Regel auf Basis von Dolby Digital Plus übertragen. Dieses Format kann bei kompatiblen Geräten bereits über den klassischen ARC an einen AV-Receiver oder eine Soundbar weitergeleitet werden.
Der große Vorteil von eARC liegt in der erheblich höheren Audio-Bandbreite. Dadurch können auch hochbitratige beziehungsweise verlustfreie Formate wie Dolby TrueHD, Dolby Atmos auf Basis von Dolby TrueHD, DTS-HD Master Audio, DTS:X sowie unkomprimierter Mehrkanal-PCM übertragen werden. Welche dieser Formate ein Fernseher tatsächlich von internen Apps oder externen HDMI-Quellen an Receiver beziehungsweise Soundbar weiterleiten kann, hängt jedoch vom jeweiligen Modell und dessen Audio-Passthrough-Fähigkeiten ab.
Moderne AV-Receiver und hochwertige Fernseher der mittleren und oberen Preisklasse sind weitgehend mit eARC ausgestattet.
Vergleichstabelle ARC versus eARC
| ARC | eARC | |
|---|---|---|
| Einführung mit | HDMI 1.4 | HDMI 2.1 |
| Audio-Bandbreite | deutlich begrenzt | bis ca. 37 Mbit/s |
| PCM | Stereo | unkomprimiertes 5.1 / 7.1 |
| Dolby Digital | ja | ja |
| DTS | ja | ja |
| Dolby Digital Plus | je nach Gerät | ja |
| Dolby Atmos über Dolby Digital Plus | je nach Gerät | ja |
| Dolby TrueHD | nein | ja |
| DTS-HD Master Audio | nein | ja |
| DTS:X | nein | ja |
| Automatische LipSync-Funktion | eingeschränkt / geräteabhängig | Bestandteil von eARC |
| CEC erforderlich | bei ARC häufig gekoppelt | für eARC-Audio nicht grundsätzlich erforderlich |
eARC: Der Sprung zu höherer Bandbreite
Der Enhanced Audio Return Channel (eARC) löst diese Einschränkung. Er gehört zur HDMI-2.1-Spezifikation und ist auch in der neuesten Version HDMI 2.2 enthalten. Für die reine Nutzung des erweiterten Audiorückkanals ist eine vollwertige HDMI-2.1-Schnittstelle allerdings nicht zwingend erforderlich.
Technische Eckdaten
eARC unterstützt unkomprimiertes 5.1- und 7.1-PCM mit bis zu 192 kHz und 24 Bit; die Spezifikation sieht darüber hinaus bis zu 32 unkomprimierte Audiokanäle vor.
eARC unterstützt auch hochbitratige Tonformate wie Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio und DTS:X.
Welche dieser Formate ein Fernseher tatsächlich von internen Apps oder externen HDMI-Quellen an Receiver beziehungsweise Soundbar weiterleiten kann, hängt jedoch vom jeweiligen Modell und dessen Audio-Passthrough-Fähigkeiten ab.
Verfügbarkeit bei TVs und Receivern
Moderne AV-Receiver und hochwertige Fernseher der mittleren und oberen Preisklasse sind weitgehend mit eARC ausgestattet.
Auch Geräte, deren übrige HDMI-Funktionen im Wesentlichen dem HDMI-2.0-Umfang entsprechen, können eARC implementiert haben. Entscheidend ist daher die konkrete Funktionsausstattung des Geräts und nicht allein die angegebene HDMI-Version.
Bei einzelnen Geräten wurde eARC nachträglich per Firmware freigeschaltet. Ob dies möglich ist, hängt jedoch von der Hardware und dem jeweiligen Hersteller ab; grundsätzlich lässt sich eARC nicht bei jedem älteren Gerät per Software nachrüsten.
Technik im Detail: Pins, Kabel und LipSync
Der erweiterte Audiorückkanal nutzt Anschlüsse, die bisher kaum verwendet wurden. Für das Verständnis der Technik lohnt ein Blick auf die Kontaktbelegung.
Zwei Pins mit neuer Aufgabe
eARC verwendet zwei bislang ungenutzte Pins der HDMI-Schnittstelle. Diese waren ursprünglich für den HDMI Ethernet Channel vorgesehen, der sich in der Praxis jedoch nie durchsetzte.
Für eine zuverlässig spezifikationsgerechte eARC-Verbindung empfiehlt sich ein zertifiziertes Ultra High Speed HDMI Cable; auch ältere High-Speed-Kabel mit Ethernet können eARC unterstützen, sind dafür jedoch nicht grundsätzlich zertifiziert.
LipSync ohne Zusatzaufwand
Die Synchronisation von Bild und Ton (LipSync) wird auch bei eARC unterstützt. Anders als früher muss dafür nicht einmal das Fernbedienungsprotokoll HDMI-CEC aktiviert werden.
eARC und HDMI-CEC sind unterschiedliche Funktionen. CEC dient beispielsweise der gemeinsamen Steuerung von Lautstärke und Ein-/Ausschalten; eARC überträgt den Ton. eARC ist für seine Audioübertragung nicht auf CEC angewiesen.
Rückwärtskompatibilität
eARC ist nicht grundsätzlich als rückwärtskompatibel zu ARC definiert. Viele aktuelle Geräte unterstützen jedoch sowohl ARC als auch eARC.
Wird ein eARC-Fernseher mit einem Gerät verbunden, das nur ARC beherrscht, kann die Verbindung in der Regel auf ARC zurückfallen – dann gelten dessen geringere Bandbreite und Formatbeschränkungen.
eARC und Audio-Passthrough
Bei externen Zuspielern entscheidet nicht nur eARC über die Tonqualität. Der Fernseher muss das eingehende Audioformat auch unverändert an AV-Receiver oder Soundbar weiterreichen können. Welche Formate unterstützt werden, unterscheidet sich je nach TV-Modell.
eARC funktioniert nicht – häufige Ursachen
- Falsche HDMI-Buchse verwendet
- eARC im TV-Menü deaktiviert
- Audiogerät unterstützt nur ARC
- Passthrough-Einstellung falsch
- HDMI-CEC/Herstellereinstellungen beeinflussen ARC
- Ungeeignetes oder defektes Kabel
- Firmware veraltet
- Audioformat vom TV nicht unterstützt.
eARC ist häufig mit HDMI verschränkt. Deshalb lohnt sich bei Problemen die Lektüre unseres Ratgebers HDMI funktioniert nicht. Was tun?
Zukunftssicher: eARC und die neueste HDMI-Version
Die neueste Spezifikation, HDMI 2.2 übernimmt eARC unverändert aus HDMI 2.1 und erhöht zugleich die maximale Gesamtbandbreite der HDMI-Schnittstelle auf 96 Gbit/s.
Für die reine Audioübertragung über den Rückkanal bringt sie derzeit keinen zusätzlichen Vorteil, da die heute üblichen hochwertigen Heimkino-Tonformate bereits von eARC unterstützt werden.
Bis passende Fernseher und Receiver mit HDMI 2.2 verfügbar sind, erwarten Branchenberichte dies frühestens für 2027, sodass eARC über vorhandene HDMI-2.1-Geräte weiterhin die praxisrelevante Lösung bleibt.
FAQ - Häufig gestellte Fragen zu eARC
Für eine zuverlässig spezifikationsgerechte eARC-Verbindung empfiehlt sich ein zertifiziertes Ultra High Speed HDMI Cable. Auch ältere High-Speed-HDMI-Kabel mit Ethernet können eARC unterstützen, sind dafür jedoch nicht grundsätzlich zertifiziert. Bei längeren Kabelstrecken und hohen Datenraten sollte besonders auf Qualität und geeignete Kabelausführung geachtet werden.
ARC und eARC übertragen Ton vom Fernseher zurück an einen AV-Receiver oder eine Soundbar. eARC bietet jedoch eine deutlich höhere Audio-Bandbreite und unterstützt dadurch zusätzlich hochbitratige beziehungsweise verlustfreie Tonformate wie Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos und DTS. ARC ist stärker auf komprimierte Formate und PCM-Stereo beschränkt.
Nicht zwingend. eARC wurde zwar mit HDMI 2.1 eingeführt, kann aber auch bei Geräten implementiert sein, die nicht den vollständigen HDMI-2.1-Funktionsumfang bieten. Entscheidend ist deshalb nicht allein die HDMI-Versionsnummer, sondern ob Fernseher und Audiogerät eARC ausdrücklich unterstützen.
Ja, Dolby Atmos auf Basis von Dolby Digital Plus kann bei kompatiblen Geräten bereits über ARC übertragen werden. Das betrifft insbesondere viele Streamingdienste. Für Atmos auf Basis von Dolby TrueHD reicht die Bandbreite von ARC dagegen nicht aus; hierfür wird eARC benötigt.
Ja. eARC unterstützt hochbitratige und verlustfreie Audioformate wie Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio und DTS:X. Ob ein Fernseher diese Formate tatsächlich von internen Apps oder externen HDMI-Quellen an Receiver oder Soundbar weiterleitet, hängt allerdings von dessen Audio-Passthrough-Fähigkeiten ab.
Nicht automatisch im Sinne einer vollständigen Rückwärtskompatibilität. Viele aktuelle Geräte unterstützen jedoch sowohl ARC als auch eARC. Wird beispielsweise ein eARC-Fernseher mit einem AV-Receiver verbunden, der nur ARC beherrscht, kann die Verbindung häufig auf ARC zurückfallen. Dann gelten allerdings dessen geringere Bandbreite und Formatbeschränkungen.
In vielen Fernsehern muss eARC in den Audio- oder HDMI-Einstellungen ausdrücklich aktiviert werden. Je nach Hersteller kann die Funktion unter Bezeichnungen wie „eARC“, „HDMI eARC“, „Audio-Rückkanal“ oder innerhalb der HDMI-CEC-Einstellungen zu finden sein. Zusätzlich sollte als Audioausgabe häufig „Passthrough“, „Bitstream“ oder eine vergleichbare Einstellung gewählt werden, wenn der Fernseher Tonformate möglichst unverändert an AV-Receiver oder Soundbar weitergeben soll.
Beim Audio-Passthrough gibt der Fernseher das Audiosignal einer externen Quelle möglichst unverändert über eARC an AV-Receiver oder Soundbar weiter. Das ist beispielsweise bei einer Spielekonsole oder einem Blu-ray-Player wichtig, die direkt am TV angeschlossen sind. Welche Formate tatsächlich durchgereicht werden können, hängt jedoch von den Fähigkeiten des jeweiligen Fernsehers ab. eARC allein garantiert also nicht, dass jedes Audioformat unterstützt wird. HDMI LA nennt für eARC unter anderem Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio und DTS:X als unterstützte High-Bitrate-Formate.
Nein. eARC und HDMI-CEC sind unterschiedliche Funktionen. eARC dient der Audioübertragung vom Fernseher zu AV-Receiver oder Soundbar, während HDMI-CEC die Steuerung verschiedener Geräte über HDMI ermöglicht, etwa Lautstärkeregelung oder gemeinsames Ein- und Ausschalten. Die eARC-Audioübertragung ist nicht grundsätzlich auf HDMI-CEC angewiesen. Bei älterem ARC sind CEC und ARC in der Praxis dagegen häufig enger miteinander verknüpft.
Häufige Ursachen sind eine falsche HDMI-Buchse, deaktiviertes eARC im TV-Menü, eine ungeeignete Audioausgabe-Einstellung, fehlendes Audio-Passthrough, ein problematisches HDMI-Kabel oder veraltete Firmware. Außerdem müssen beide Geräte eARC tatsächlich unterstützen. HDMI LA weist darauf hin, dass eARC nicht grundsätzlich als rückwärtskompatibel zu ARC definiert ist; Hersteller können jedoch Geräte bauen, die beide Verfahren unterstützen.
Fazit: Wann sich eARC lohnt
eARC bietet den größten Nutzen für alle, die Filme und Serien mit objektbasiertem Raumklang über den Fernseher wiedergeben möchten.
Wer die Apps des Fernsehers mit einer Soundbar oder einem AV-Receiver kombiniert, profitiert von der höheren Bandbreite ebenso wie von der einfachen Verkabelung über ein einziges HDMI-Kabel.
Vor dem Kauf sollten Sie jedoch prüfen, ob Fernseher, Receiver und Soundbar eARC ausdrücklich unterstützen, denn die HDMI-Version allein sagt nicht zuverlässig, welche Funktionen tatsächlich umgesetzt wurden.
